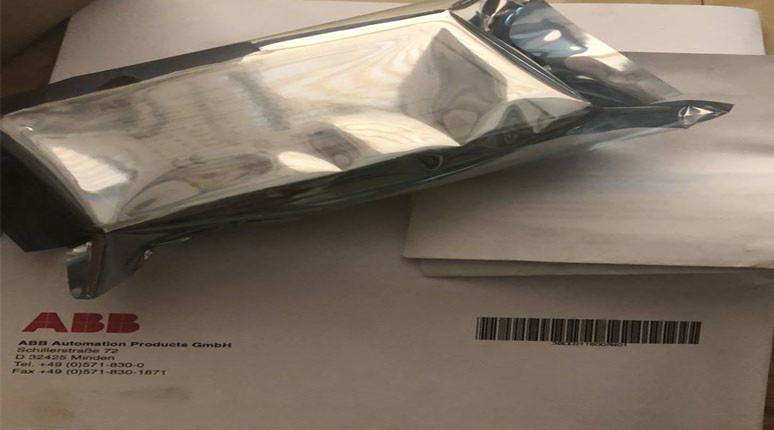

ABB RLM01 3BDZ000398R1 PROFIBUS Модуль Redundancy Link RLM01 Advant 800xA

ABB RLM01 3BDZ000398R1 PROFIBUS Модуль Redundancy Link Advant 800xA

Подробная информация о продукте:

Дополнительная информация:


Описание:

Полевые устройства, оснащенные только одним интерфейсом PROFIBUS DP, могут быть интегрированы в избыточную сеть PROFIBUS с помощью модуля Redundancy Link Module RLM01.преобразует две избыточные строки в одну строку PROFIBUS DP или наоборотRLM01 усиливает форму и амплитуду сигналов поступающих данных и отслеживает действия и состояние ошибок всех трех линий.

Модуль RLM01 может быть расположен непосредственно рядом с мастером, перед сегментом автобуса с несколькими рабами или перед отдельным рабом.Несколько станций PROFIBUS с избыточными соединителями могут быть подключены непосредственно к PROFIBUS, который был избыточным с помощью RLM01. Станции с одним интерфейсом могут быть расположены либо на линии А, либо на линии В. Каждый интерфейс RLM01 PROFIBUS может работать до 31 станции PROFIBUS.

Линейная избыточность:
Модуль усиливает форму и амплитуду полученных данных и контролирует все три линии с точки зрения активности и неисправностей.Любые обнаруженные неисправности указываются с помощью светодиода на передней панелиДля диагностических целей доступны соответствующие сообщения, которые могут быть получены на 8-польной терминальной полосе.

Объединение избыточных линий:
Данные, которые поступают первыми по линии А или линии В (см. диаграмму выше), с правильным началом кадра, передаются в соединение M. Если данные поступают в одно и то же время,либо строка A, либо строка B выбирается случайным образомЕсли ошибка обнаружена на линии А, логика управления переключается на линию В, которая все еще доступна.

Разделение не излишней строки:
Данные, поступающие по линии M с правильным началом кадра, передаются параллельно двум другим соединениям, A и B. Если начало кадра неверно,логика управления не выдает никаких данных в точках A и B.
Для повышения доступности самой RLM 01 можно подключить избыточное источник питания с 24 В постоянным током.Логика мониторинга проверяет наличие обоих напряжений и сообщает о возможном сбое.
