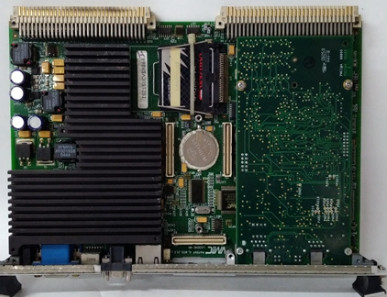

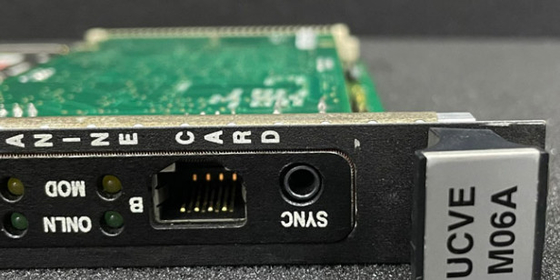

GE IS215UCVEM06A Борты и управление турбиной 2 БУС-КАНАЛ КОНТРОЛ МАРК VI

ГЭIS215UCVEM06A Управление панелями и турбинами 2 КОНТРОЛЬНЫЙ КАНАЛЬ БУСОВ

Подробная информация о продукте:

Дополнительная информация:

Описание:

Модуль поддерживает определенный диапазон напряжения, который может варьироваться в зависимости от требований приложения.или другие определенные диапазоны.

Модуль может иметь встроенные возможности кондиционирования сигнала для точного преобразования аналоговых сигналов напряжения в цифровой формат, который может быть обработан системой автоматизации.

Модуль, как правило, предназначен для легкой установки и интеграции в стандартные стойки или шкафы.

Планшеты VTUR предназначены для интеграции нескольких уникальных сенсорных интерфейсов, используемых в системах управления турбинами, на одной плате.работает в сочетании с интерфейсом ввода/вывода в модуле резервной защиты, описанном ниже.

Two additional passive speed sensors can be monitored by each of the three sections of the backup protection module used for emergency overspeed protection on turbines that do not have a mechanical overspeed bolt. IONet используется для передачи диагностических и процессовых данных между резервным защитным модулем и модулями управления, включая возможность перекрестного подключения; однакооба модуля будут инициировать системные поездки независимо от IONet.

Синхронизация: Система синхронизации состоит из автоматической синхронизации, ручной синхронизации и резервной защиты проверки синхронизации.Два однофазных PT входа предоставляются на TTUR терминальной панели для мониторинга генератора и линии автобусов через VTUR панелиСкорость турбины совпадает с частотой линии, а генератор и напряжение линии совпадают перед тем, как дать команду закрыть прерыватель через TTUR.

Внешнее синхронизирующее реле подключено в серии к внутреннему синхронизирующему реле K25P и автосинхронизирующему реле K25 через TTUR.Обратная связь фактического времени закрытия выключателя обеспечивается контактным устройством 52G/а от выключателя генератора (не вспомогательного реле) для обновления базы данныхНа TTUR установлено внутреннее реле проверки синхронизации K25A;вычисление резервной фазы / скольжения для этого реле выполняется в модуле защиты резервной копии или с помощью внешнего резервного синхронного контроля реле.
