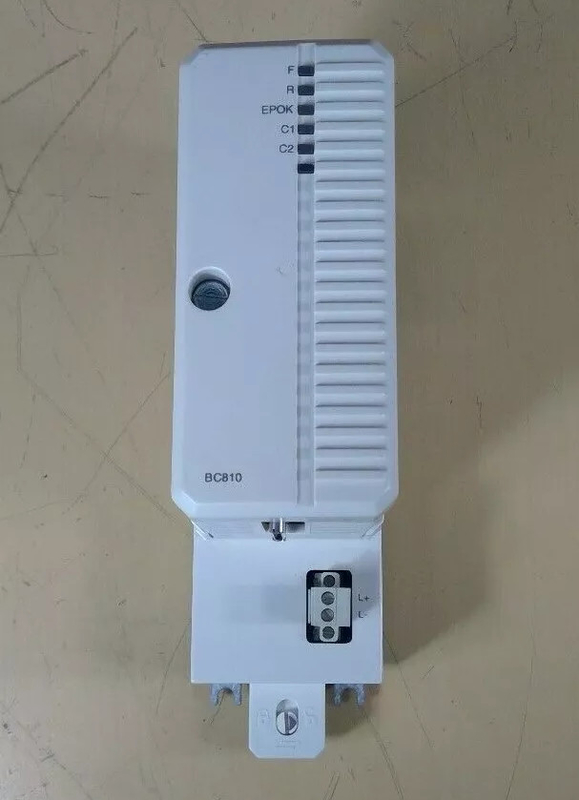

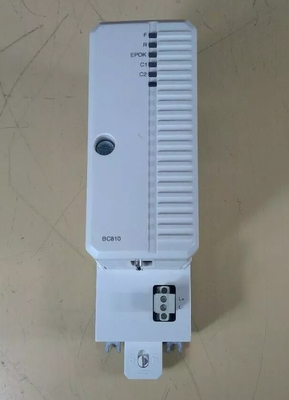

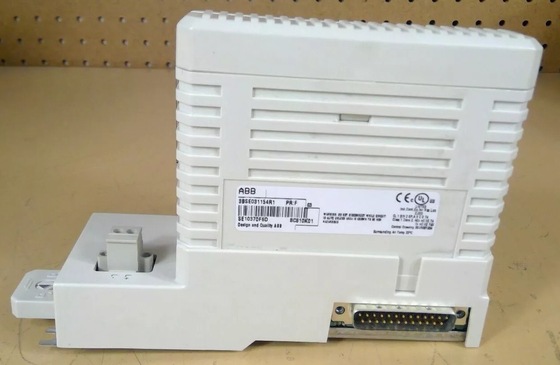

ABB BC810K02 3BSE031155R1 3BSE038692R1 CEX-автобусный блок взаимосвязи

ABB BC810K02 3BSE031155R1 3BSE038692R1 CEX-автобусный блок взаимосвязи

Подробная информация о продукте:

Описание:

Устройство BC810 состоит из двух основных частей: базовой платы (TP857) и питания/логической платы.Он заземлен на DIN-рельс через металлические части корпусаНа панели также установлены внешний диод управления питанием и предохранитель.и разъединитель для кабеля взаимосвязиBC810 может использоваться с PM857, PM861A, PM862, PM863, PM864A, PM865, PM866, PM866A, PM867 и PM891.

В полностью избыточной системе с двумя взаимосвязанными парами BC810 и первичной/запасной процессоров, BC810 поддерживает онлайн-замену базовой платы процессора без нарушения трафика CEX.Если BC810 необходимо заменитьCEX-Bus используется для расширения бортовых коммуникационных портов с помощью коммуникационных интерфейсных блоков.Также можно использовать избыточные коммуникационные интерфейсы на CEX-Bus.

CEX-Bus Interconnection unit BC810 используется для увеличения доступности CEX-Bus путем его разделения на отдельные сегменты.Это улучшает доступность систем с избыточными коммуникационными интерфейсами.. BC810K02 имеет избыточную конструкцию, то есть количество процессоров внутри ПЛК составляет не менее двух или более.другой процессор может продолжать работать и обеспечить нормальное выполнение программы.

Коллаборативная обработка: функция нескольких процессоров заключается в совместном выполнении логических операций, арифметических операций, коммуникационных функций и т. д. в программе, то есть совместная обработка.Два процессора выполняют одну и ту же программу один раз и затем сравнивают результатыЕсли результаты являются последовательными, они выводятся; если они несовместимы, один из результатов выбирается для вывода (обычно без вывода или отключения).Есть два различных осциллятора, которые перекрестно проверяют их поведение.Если обнаружится, что другая сторона не работает в определенном цикле, процессор войдет в определенное состояние.

Фирма-программ проверяет точность обоих осцилляторов каждую секунду.Проверка последовательности отслеживает выполнение различных частей операционной системы процессораВсе области статической памяти, включая флэш-память и оперативную память, проверяются с использованием циклического кода избыточности (CRC) и двойного исполнения кода.Область динамической памяти защищена двойным исполнением кода и периодически проверяется..

Ссылка на лист данных:

ABB BC810K02 3BSE031155R1.pdf
