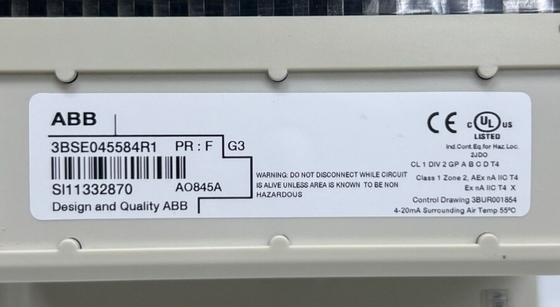

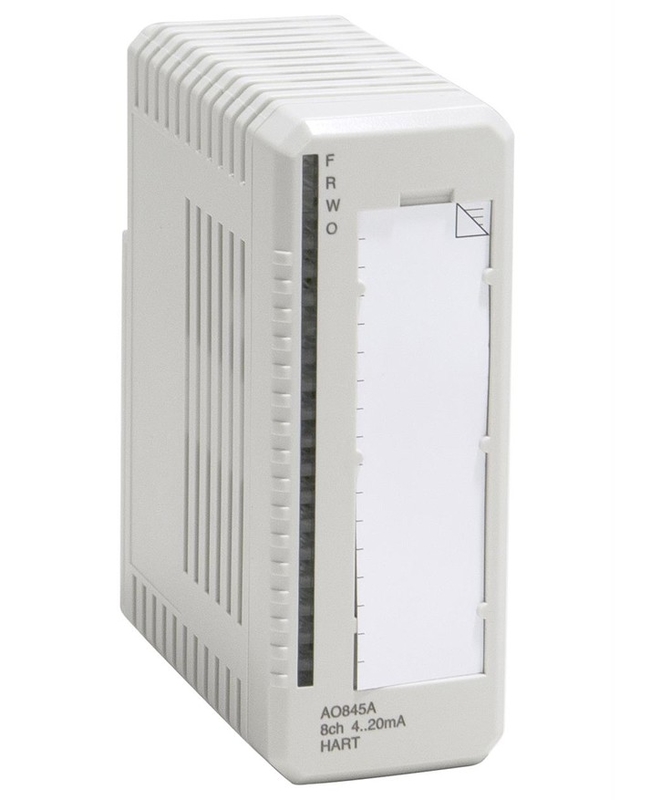

ABB AO845A 3BSE045584R1 Аналоговый выходный модуль S/R HART 8 каналов

ABB AO845A 3BSE045584R1 Аналоговый выходный модуль S/R HART 8 каналов

Подробная информация о продукте:

Описание:

Ошибка внешнего канала сообщается (только в случае активных каналов), если источник питания процесса, который подает напряжение в выходной контур, слишком низкий.или выходный ток меньше установленного значения выхода и установленного значения выхода > 1 мА (открытая схема).

Ошибка внутреннего канала сообщается, если выходной контур не может дать правильное значение тока.

ABB AO845A 3BSE045584R1 Аналоговый выход Redundant или single 1×8 ch HART. 4..20 mA, 12 бит, 0,1%, RLmax 750 ом, номинальная изоляция. 50 В. Расширенная бортовая диагностика. Использование модульного терминационного блока TU810, TU812,TU814, TU830, TU833, TU842, TU843. distributed and modular process I/O system that communicates with parent controllers and PLCs over industry-standard fieldbus technology and therefore can be used with a wide range of process controllers from ABB and other vendors.

ABB 800XA - это цифровой выходный модуль, который является важной частью системы ABB DCS. Он объединяет в одной системе несколько функций, включая управление процессами, оптимизацию активов, безопасность, защиту,управление данными и визуализацияС помощью ABB 800XA вы можете быть спокойны, зная, что ваш контроль процессов, оптимизация активов, безопасность,безопасностьАналоговый выходный модуль AO845/AO845A 3BSE045584R1 обеспечивает отличную производительность,надежность и гибкость для самых требовательных приложенийABB 800XA - идеальный выбор для любой отрасли, которая ищет цифровой выходный модуль, который является надежным, точным и простым в использовании.

Модуль аналогового вывода AO845A/AO845 для одиночных или избыточных приложений имеет 8 однополярных аналоговых выводов.Модуль имеет HART пропускную функцию. Поддерживается только точка-точка связь. Выходной фильтр должен быть включен на каналах, используемых для связи HART. Пять различных типов MTU могут использоваться для отдельных приложений.TU830/ TU833 Extended MTU и TU810 (или TU814) Compact MTU позволяют подключать устройства без дополнительных терминалов. Compact MTU TU812 имеет D-Sub 25 пинный (мужской) разъем для подключения к процессу.TU842/TU852 для установки на горизонтальной рельсе DIN и TU843 для установки на вертикальной рельсе DIN. Защищенные полевые кабели для процессовых соединений необходимы, если используется HART.

AO845A входит в семейство S800 I/O. S800 I/O с полевым интерфейсом CI801 и модулями I/O, установленными на терминационных блоках компактного типа.S800 I/O распределяется как модульный I/O, который взаимодействует с многочисленными контроллерами через Advant Fieldbus 100 (AF100)S800 I/O обеспечивает легкую установку модулей I/O и кабелирования процесса.Он высоко модулирован и гибкий, так что модули В/В могут быть объединены для многих приложенийS800 I/O может быть установлен во многих конфигурациях, чтобы соответствовать большинству требований.

Ссылка на лист данных:

ABB AO845A 3BSE045584R1.pdf
