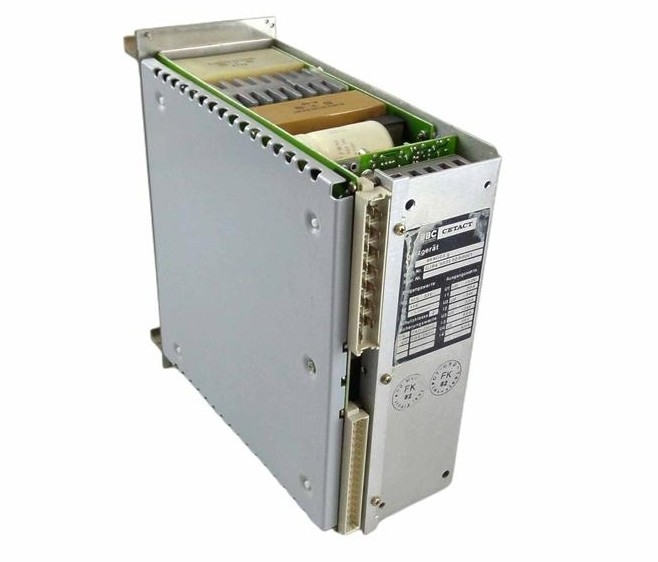

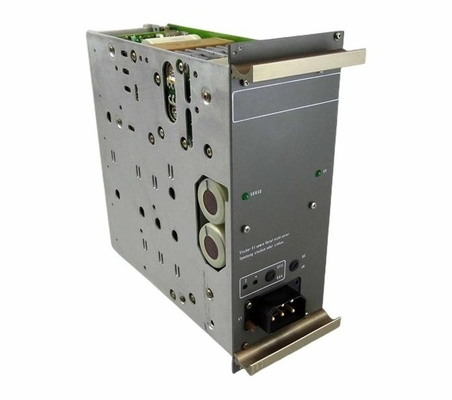

ABB 89NG03 GJR4503500R0001 Модуль питания для генерации напряжения станционного автобуса

ABB 89NG03 GJR4503500R0001 Модуль питания для генерации напряжения станционного автобуса

Подробная информация о продукте:

Описание:

Модуль питания 89NG03 используется для переключения и генерации напряжений, необходимых в подполосе станционной шины многоцелевой станции обработки PROCONTROL.Поскольку у каждого модуля есть собственный источник напряжения, устройства питания используются всего 4 раза для многоцелевой станции обработки.Положительное напряжение USE, подаваемое через разъем X1, переключается модулем питания в виде процесса напряжения US на заднюю плоскость станционной шины через переключательную ступеньЭто напряжение расплавляется в модуле.

Напряжение UB и UD регулируются в зависимости от UD. Напряжение UB является переменным, т.е. выходное напряжение изменяется в пределах допустимых пределов в зависимости от UD и подключенной нагрузки.Модуль имеет внутренний и внешний кран для фактического значения напряженияЕсли линия датчика открыта, то напряжение UD контролируется до фиксированного значения на выходном терминале модуля независимо от подключенной нагрузки.выходное напряжение в точке соединения линии датчика регулируется до постоянного значенияС помощью PROCONTROL линия датчиков соединяется в середине задней плоскости станционного автобуса. Таким образом, падение напряжения в линии питания вызвано изменениями в потоке нагрузки (например,при подключении дополнительного модуля) стабилизируются.

Модуль питания подается через розетку на передней панели.Просцессовое напряжение US = +24 VDC переключается в зависимости от внутреннего напряжения UD.Просцессовое напряжение UV=-24 VDC,относительный проводник Z,объявление и мигающее напряжение подключены только через модульНапряжения UB+ = +24 VDC и UD+ = +5 VDC (с эталонным проводником ZD) на стороне шины и требуемые модулями генерируются через преобразователи DC/DC и являются потенциально изолированными.

Модуль не должен быть подключен или выключен при работе, чтобы предотвратить разрушение.В случае нарушенияВыходы US и UB отслеживаются на наличие перенапряжения, а выход UD отслеживается на наличие перенапряжения и перенапряжения.Если устройство мониторинга отвечаетUS и UB подключаются от выходного напряжения модуля, в то время как UD подключается от датчика F.

В дополнение к мониторингу напряжения с чисто функцией объявления, модуль также имеет систему мониторинга перенапряжения и перенапряжения с функцией выключения.

Ссылка на лист данных:

ABB 89NG03 GJR4503500R0001.pdf
