Соединитель расширения Plc Ic200etm001 ручной Дженерал Электрик Versamax

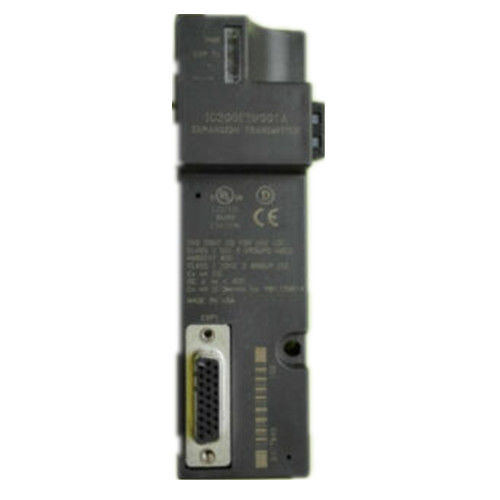

Модуль автоматизации IC200ETM001 GE Fanuc соединитель расширения который расширяет PLC VersaMax для того чтобы приспособить до 7 дополнительных шкафов. Каждый дополнительный шкаф может задержать до 8 модулей вход-выхода, включительно модулей связи автобуса поля. Он приходит с разъем-розеткой 26 штырей на фронте модуля. Соединитель использован для подключения модуля с модулем приемника расширения. Уверен обнаружить местонахождение соединитель серийной гавани 16 штырей мужской на верхнем левом угле модуля. Это порт серийного программирования который использован для загружать обновления микропрограммных обеспечений к смежному NIU.

Модуль IC200ETM001 также приходит с высокоскоростным интерфейсом расширения и 2 индикаторами СИД для показа состояния интерфейса расширения и состояния силы модуля. СИД силы показывает что модуль поставляется с DC 5V от C.P.U. или NIU. Оно идет показать что или модуль разделены от C.P.U. или NIU или потеря подачи энергии от C.P.U. СИД EXP TX моргает для указания сообщения между модулями передатчика расширения и приемника автобуса. Оно остается если никакое сообщение между 2. Модули приемника расширения приходят в 2 модули: Изолированный модуль - ERM001 и Не-изолированный модуль - ERM002.

Модуль расширения установлен на рельс DIN. На таком же рельсе DIN, он после этого прикрепляет в левую сторону модуля C.P.U. или NIU VersaMax. Он может подключить до 7 модулей приемника в шкафах расширения. Общая длина кабеля расширения зависит на типе модуля приемника расширения использовала. 15 метров для изолированного модуля ERM001 и 750 метров для ERM002.

Модули и несущие должны быть установлены на такой же раздел рельса DIN 35mm x 7,5 mm. Для свойственного зазмеления, рельс должен иметь unpainted финиш. Он рекомендовал что DIN обеспечено на панели винтами, которые должны быть 6 дюймов отдельно от одина другого. Ярлык сперва введен внутри небольшой дверцы входного люка расположенной на верхнем левом угле модуля. Модуль расширения в дальнейшем прикреплен в рельс DIN устроенный на левом конце шкафа расширения. Никакие инструменты необходимы во время установки по мере того как модуль легко щелкает на DIN рельс. ID шкафа расширения (от 1 до 7) выбраны используя вращающийся переключатель под дверцей входного люка. Модуль электропитания после этого прикреплен на приемник расширения и сила повернута дальше и СИД наблюдало.

Для удаления, выключение сила шкафа и деинсталлировать электропитание от модуля приемника расширения. В дальнейшем, сползите прочь модуль расширения на рельсе DIN от других модулей. В конце концов, используйте отвертку для того чтобы вывинтить и поднять модуль с рельса DIN.

Модуль расширения первоначально набор, который нужно привестись в действие с тарифом данных 250 битов/во-вторых для максимальной длины кабеля расширения. Полная длина измерение под 250 метрами, и никакие модули ERM002 в системе, PLC VersaMax делает его возможным для тарифа быть отрегулированным до 1 Mbit/во-вторых. В станции I/O NIU, тариф данных остается постоянн и не можется быть отрегулирован от своего тарифа уплаты по невыполненным обязательствам 250Kbits.
