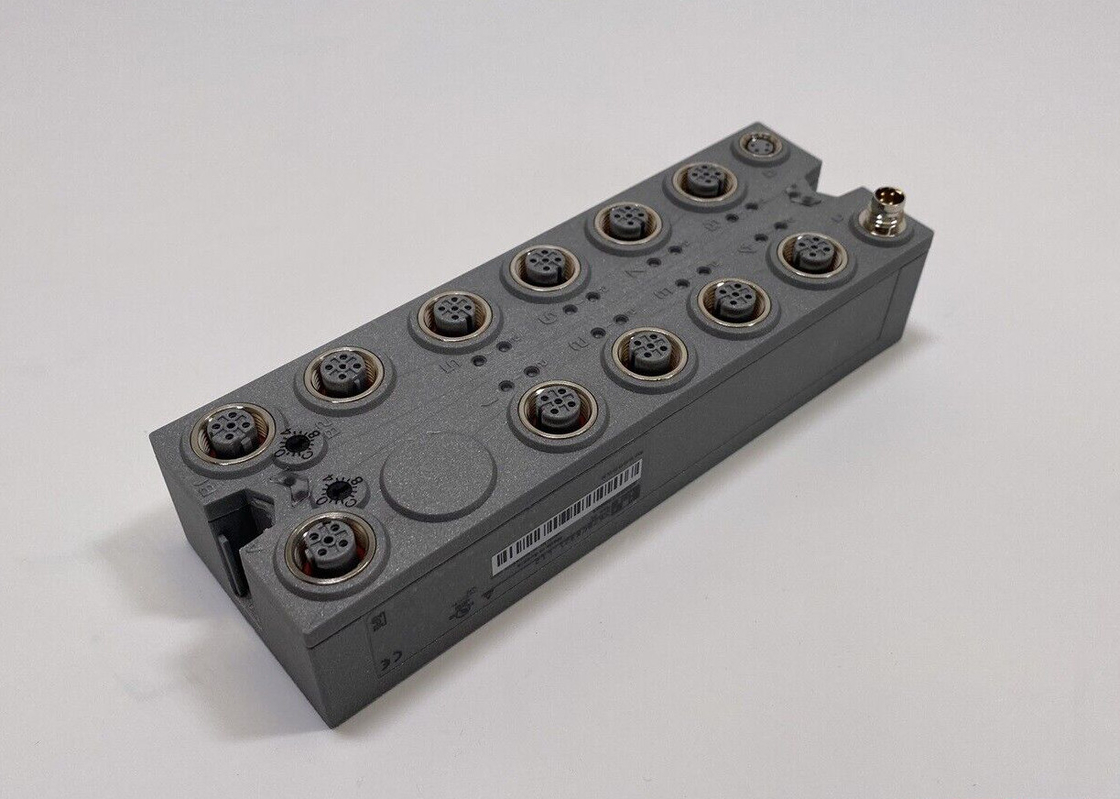

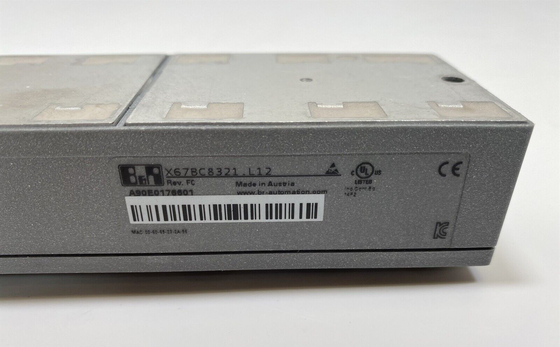

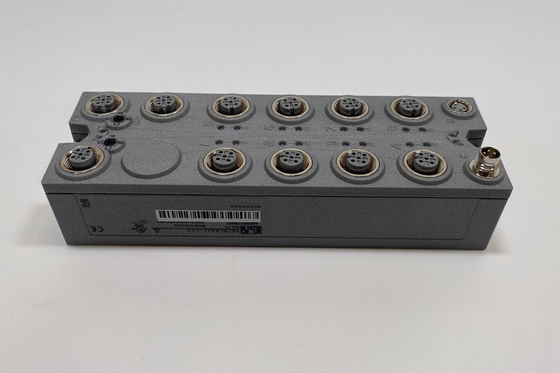

Name: X67BC8321.L12 Контроллер шины B&R X67 SYSTEM Управляемый узел POWERLINK V1/V2
Brand: Joyoung International Trading Co.,Ltd
SKU: X67BC8321.L12
Price: 4,690.00 USD
Availability: InStock

Главная страница Продукция Plc автоматизации B&R

X67BC8321.L12 Контроллер шины B&R X67 SYSTEM Управляемый узел POWERLINK V1/V2

Подробная информация о продукте:

Место происхождения:	АВСТРИЯ
Фирменное наименование:	B&R
Сертификация:	CE
Номер модели:	X67BC8321.L12

Оплата и доставка Условия:

Количество мин заказа:	1EA
Цена:	USD
Упаковывая детали:	Оригинал
Время доставки:	3-5 рабочих дней
Условия оплаты:	Т/Т
Поставка способности:	10EA

контакт

Подробное описание продукта

Бренд продукта:	Б&р	Модель продукта:	X67BC8321.L12
Тип продукта:	Регулятор автобуса	Входы/выходы:	16 цифровых каналов
Блок питания ввода/вывода:	24 В постоянного тока	Габаритные размеры:	5315542 мм
Масса:	350г	Гарантия:	1 год
Выделить:	X67BC8321.L12 , СИСТЕМА B&R X67

X67BC8321.L12 Контроллер шины B&R X67 SYSTEM POWERLINK (V1/V2) Управляемый узел

X67BC8321.L12 Контроллер шины B&R X67 SYSTEM Управляемый узел POWERLINK V1/V2 0

НОМЕР МАТЕРИАЛА:

X67BC8321.L12

ОПИСАНИЕ:

POWERLINK
16 цифровых каналов, конфигурируемых как входы или выходы
Соединения M12
Встроенный концентратор для эффективной прокладки кабелей
Конфигурация входов/выходов и обновление прошивки через полевую шину
Встроенное подключение к локальному расширению через X2X Link до 250 дополнительных модулей
Настраиваемый цикл ввода-вывода (начиная с 200 мс)

Контроллер шины позволяет подключать узлы ввода/вывода X2X Link к POWERLINK.Также возможно работать с циклом X2X Link синхронно 1:1 или синхронно с POWERLINK, используя предварительный делитель.

Дополнительные узлы ввода-вывода X2X Link (модули X67 или другие модули на базе X2X Link) можно подключить с помощью встроенного соединения X2X Link.Механически POWERLINK подключается через стандартный D-кодированный разъем M12 Ethernet со степенью защиты IP67.

POWERLINK — это стандартный протокол для Fast Ethernet с характеристиками жесткого реального времени.Группа стандартизации POWERLINK (EPSG) следит за тем, чтобы стандарт оставался открытым и постоянно развивался:www.ethernet-powerlink.org.

Краткое описание

Контроллер шины	Узел, управляемый POWERLINK (V1/V2)

Главная Информация

Входы/выходы	16 цифровых каналов, настраиваемых как входы или выходы с помощью программного обеспечения, входы с дополнительными функциями
Напряжение изоляции между каналом и шиной	500 Вэфф
Номинальное напряжение	24 В постоянного тока
Идентификационный код B&R
Контроллер шины	0xA90E
Внутренний модуль ввода/вывода	0x1A1D
Источник питания датчика/исполнительного механизма	0,5 А суммарный ток
Индикаторы состояния	Функция ввода/вывода на канал, напряжение питания, функция шины
Диагностика
Выходы	Да, с использованием светодиодного индикатора состояния и программного обеспечения
Блок питания ввода/вывода	Да, с использованием светодиодного индикатора состояния и программного обеспечения
Тип соединения
Полевая шина	M12, D-код
X2X ссылка	M12, B-код
Входы/выходы	8x M12, A-код
Блок питания ввода/вывода	M8, 4 контакта
Выходная мощность	Блок питания X2X Link мощностью 15 Вт для модулей ввода-вывода
Потребляемая мощность
Полевая шина	4,2 Вт
Внутренний ввод/вывод	2,5 Вт
Блок питания X2X Link	24,3 Вт при максимальной выходной мощности для подключенных модулей ввода/вывода
Сертификаты
CE	Да
UKCA	Да
АТЕКС	Зона 2, II 3G Ex nA IIA T5 Gc IP67, Ta = 0 - Макс.60°С TUV 05 ATEX 7201X
UL	cULus E115267 Промышленное контрольно-измерительное оборудование
ХазЛок	cCSAus 244665 Оборудование для управления технологическим процессом для опасных мест Класс I, Раздел 2, Группы ABCD, T5
ЕАС	Да
КС	Да

Интерфейсы

Полевая шина	Узел, управляемый POWERLINK (V1/V2)
Тип	Тип 2
Вариант	2x интерфейса M12 (концентратор), 2x гнездовой разъем на модуле
Длина линии	Максимум.100 м между 2 станциями (длина сегмента)
Скорость передачи	100 Мбит/с
Передача
Физический слой	100BASE-TX
Полудуплекс	Да
Полный дуплекс	Нет
Автосогласование	Да
Авто-MDI/MDIX	Да
Задержка распространения концентратора	от 0,96 до 1 мкс
Мин.время цикла
Полевая шина	200 мкс
X2X ссылка	200 мкс
Возможна синхронизация между шинными системами	Да

Блок питания ввода/вывода

Номинальное напряжение	24 В постоянного тока
Диапазон напряжения	от 18 до 30 В постоянного тока
Комплексная защита	Защита от обратной полярности
Потребляемая мощность
Источник питания датчика/исполнительного механизма	Максимум.12 Вт

Источник питания датчика/исполнительного механизма

Напряжение	Питание ввода-вывода минус падение напряжения для защиты от короткого замыкания
Падение напряжения для защиты от короткого замыкания при 0,5 А	Максимум.2 В постоянного тока
Суммарный ток	Максимум.0,5 А
Защита от короткого замыкания	Да

Цифровые входы

Входные характеристики согласно EN 61131-2	Тип 1
Входное напряжение	от 18 до 30 В постоянного тока
Входной ток при 24 В постоянного тока	тип.4 мА
Входная цепь	Раковина
Входной фильтр
Аппаратное обеспечение	≤10 мкс (каналы 1–4) / ≤70 мкс (каналы 5–16)
Программного обеспечения	По умолчанию 0 мс, настраивается от 0 до 25 мс с интервалом 0,2 мс.
Входное сопротивление	тип.6 кОм
Дополнительные функции	Подсчет событий 50 кГц, измерение строба
Порог переключения
Низкий	<5 В постоянного тока
Высокая	>15 В постоянного тока

Счетчики событий

Количество	2
Форма сигнала	Прямоугольный импульс
Оценка	Каждый отрицательный фронт, циклический счетчик
Входная частота	Максимум.50 кГц
Счетчик 1	Вход 1
Счетчик 2	Вход 3
Частота счетчика	Максимум.50 кГц
Размер счетчика	16-битный

Измерение ворот

Количество	1
Форма сигнала	Прямоугольный импульс
Оценка	Положительный край - Отрицательный край
Частота счетчика
Внутренний	48 МГц, 3 МГц, 187,5 кГц
Размер счетчика	16-битный
Длительность паузы между импульсами	≥100 мкс
Длина импульса	≥20 мкс
Поддерживаемые входы	Вход 2 или вход 4

Цифровые выходы

Вариант	Полевой транзистор с источником тока
Напряжение переключения	Питание ввода/вывода минус остаточное напряжение
Номинальный выходной ток	0,5 А
Общий номинальный ток	8 А
Выходная цепь	Источник
Защита выхода	Тепловое отключение при перегрузке по току или коротком замыкании, встроенная защита от включения индуктивных нагрузок, защита от обратной полярности выходного источника питания
Диагностический статус	Контроль выхода с задержкой 10 мс
Ток утечки при выключенном выходе	5 мкА
Включение после отключения по перегрузке	прибл.10 мс (зависит от температуры модуля)
Остаточное напряжение	<0,3 В при номинальном токе 0,5 А
Пиковый ток короткого замыкания	<12 А
Задержка переключения
0 → 1	<400 мкс
1 → 0	<400 мкс
Частота переключения
Резистивная нагрузка	Максимум.100 Гц
Индуктивная нагрузка	См. раздел «Коммутация индуктивных нагрузок».
Напряжение торможения при отключении индуктивных нагрузок	50 В постоянного тока

Электрические свойства

Электрическая изоляция	Шина изолирована от POWERLINK и канала Канал не изолирован от канала

Условия эксплуатации

Монтажная ориентация
Любой	Да
Высота установки над уровнем моря
от 0 до 2000 м	Без ограничений
>2000 м	Снижение температуры окружающей среды на 0,5°C на каждые 100 м
Степень защиты по EN 60529	IP67

Условия окружающей среды

Температура
Операция	от -25 до 60°С
Снижение номинальных характеристик	-
Хранилище	от -40 до 85°С
Транспорт	от -40 до 85°С

Механические свойства

Габаритные размеры
Ширина	53 мм
Высота	155 мм
Глубина	42 мм
Масса	350 г
Крутящий момент для соединений
М8	Максимум.0,4 Нм
М12	Максимум.0,6 Нм
