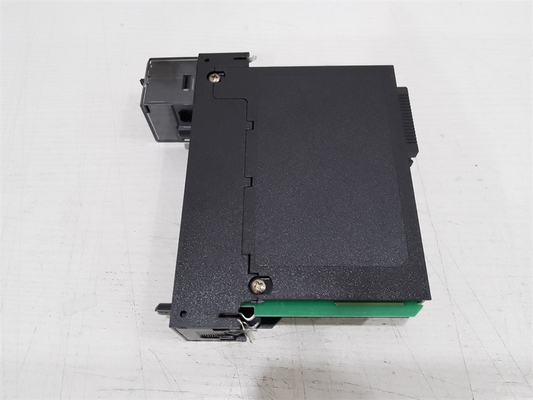

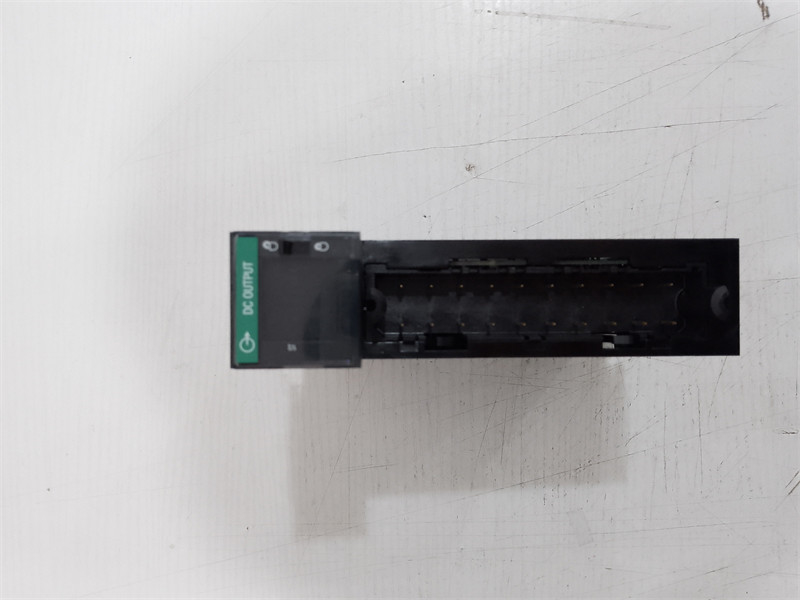

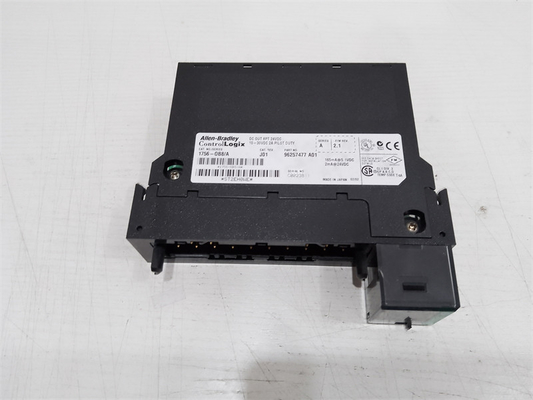

Модуль выхода 24VDC DC 8 Ален-Брэдли 1756-OB8 ControlLogix цифров

Allen-Bradley 1756-OB8 - дискретный выходный модуль ControlLogix.Он используется для подачи энергии электрическим нагрузкам, которые работают в напряжении постоянного тока, а также переменных нагрузках, используется с интерполирующей схемой.

The 1756-OB8 is a single slot module that occupies any available slot of the chassis except the left-most slot which is intended for the ControlLogix processor or ControlLogix communication adapter / scanner moduleОн совместим с локальным компонентом ввода/вывода или с распределенной системой ввода/вывода.Он может быть установлен на любом доступном шасси 1756-ControlLogix и работать вдоль стандартных или модулей питания.

1756-OB8 имеет заднеплановое течение 165 мА при 5.1 ВДС и 2 мА при 24 ВДС, в то время как общая мощность заднеплана составляет 0,89 Вт и рассеивание мощности 2,5 Вт @ 60 ° C (140 ° F) и тепловое рассеивание 8.Каждый канал этого выходного модуля может выдавать до 2 ампер @ 60 °C (140 °F) и 8 ампер @ 60 °C (140 °F) на модуль.

Этот модуль использует съемный терминальный блок (RTB) для подключения каждого канала модуля к электрическим нагрузкам.Совместимыми RTBs являются 1756-TBNH и 1756-TBSH, в то время как соответствующее RTB keying определяется пользователем- Механическая клавиатура.

Он вводится в аппаратную конфигурацию, где модульные параметры и свойства могут быть дополнительно изменены. Некоторые из этих параметров - интервал пакетов запроса (RPI), время фильтрации,ингибирование модуля и многие другие.

Этот модуль использует съемный терминальный блок (RTB), который может быть либо 1756-TBNH, либо 1756-TBSH (20 пин RTB).только для прослушивания - оптимизация стойки, выходные данные, данные только для прослушивания и запланированные выходные данные.

Модуль 1756-OB8 имеет категорию напряжения 12/24 вольт источника постоянного тока и рабочий диапазон от 10 до 30 вольт постоянного тока.,с максимальным рассеиванием 2,5 Вт при 60 градусах Цельсия и тепловым рассеиванием 8,53 БТУ/час.Максимальный ток утечки в состоянии отключения этого модуля составляет 1 мА в точке и в течение состояния включения, он имеет максимальное падение напряжения 1,2 В постоянного тока при 2 А. Он также имеет максимальный ток 2 А в точке при 60 градусах Цельсия и максимальный ток 8 А при 60 градусах Цельсия на модуль.Его приливный ток в точке составляет 4 А в течение 10 мс каждый, который повторяется каждые 1 с при 60 градусах Цельсия, и его минимальный ток нагрузки составляет 2 мА в точке.. Модуль изоляции напряжение непрерывно на 250V. Этот модуль также позволяет изменять состояния в режиме неисправности на точку и состояния в режиме программы на точку.Выбор для обоих - держать последнее состояниеТемпературный диапазон для модуля 1756-OB8 составляет от 0 до 60 градусов по Цельсию при работе и от -40 до 85 градусов по Цельсию, когда он не работает.Он также имеет максимальную температуру окружающего воздуха 60 градусов по Цельсию и неконденсирующую относительную влажность от 5% до 95%.
