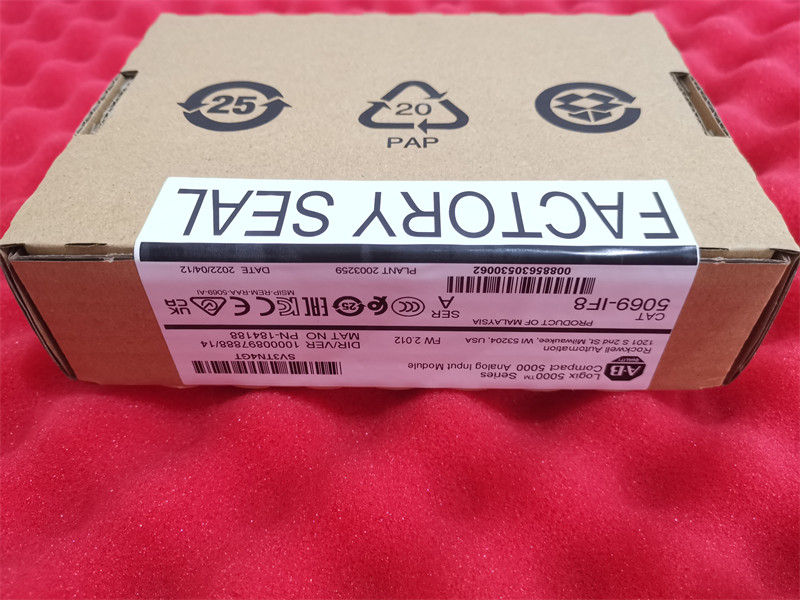

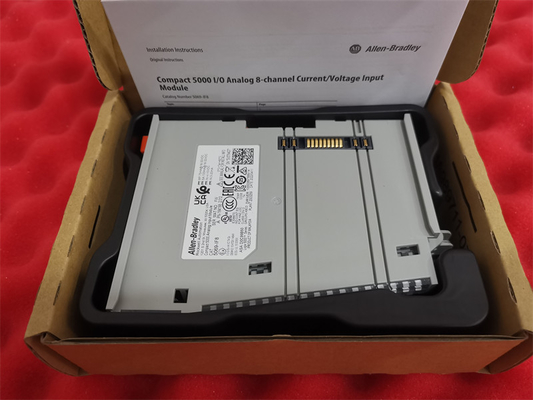

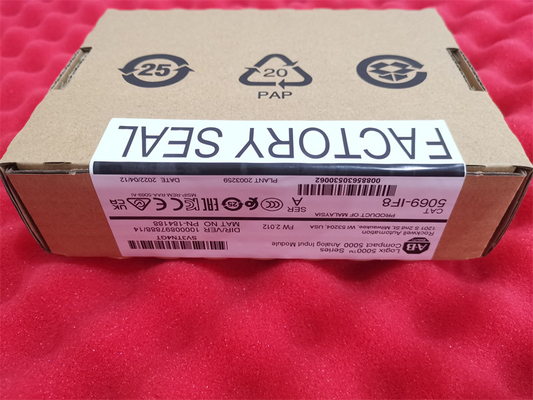

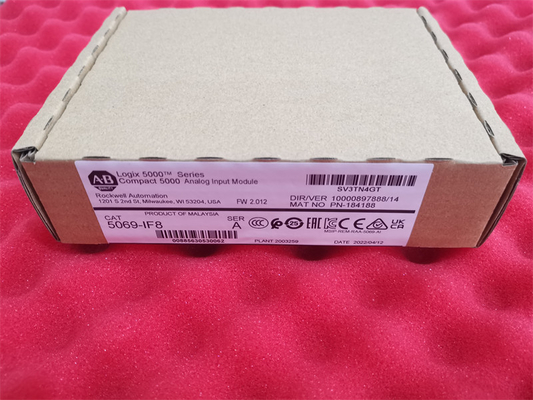

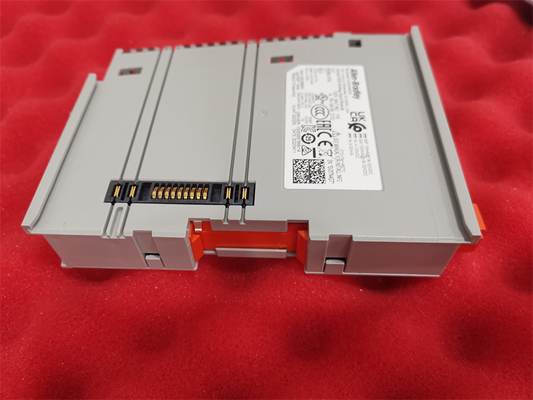

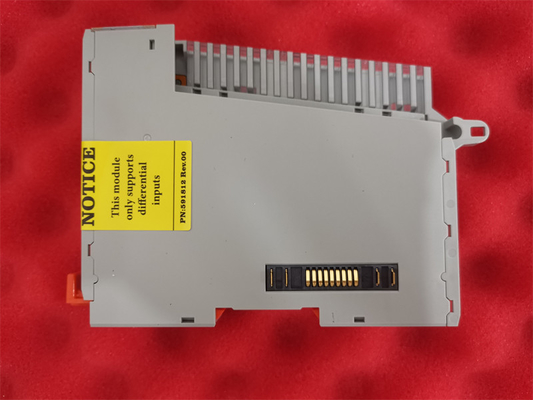

Модуль каналов ввода аналога Ален-Брэдли 5069-IF8 8 (8) дифференциальный

Allen-Bradley 5069-IF8 представляет собой модуль I/O Compact 5000. Этот модуль представляет собой аналоговый модуль ввода, который в основном имеет восемь (8) дифференциальных входных каналов.0-10ВДС и 0-5ВДС при наличии соответствующего диапазона тока 0-20 мА и 4-20 мА.

Модуль 5069-IF8 обычно используется для соединения аналоговых датчиков и передатчиков.Преобразование осуществляется через Sigma-Delta Two 24-битный мультиплексный аналогово-цифровой преобразователь (ADC). Конвертированные данные сохраняются в 32-разрядном формате данных IEEE с плавающей запятой. Конвертированные цифровые данные могут быть дополнительно обработаны для включения сигнализации на борту данных,Масштабирование на инженерные единицы и отбор образцов каналов в реальном времени.

Этот модуль имеет время сканирования 625 мкс на канал и 2,5 мкс на группу. 500, 1000, 2500, 5000, 10000, 15625, 25000, 31250, 62500 Гц.Эти настройки фильтров обычно используются для линейной обработки данных, особенно входных данных, которые неустойчивы и быстро меняются в течение короткого периода времени.. Кроме того, этот модуль совместим для использования с терминалом Highway Adressable Remote Transducer (HART).резистор в текущую петлю для соответствия передатчика HARTЭтот модуль имеет встроенную защиту от перенапряжения и обнаружение открытой цепи. Открытая цепь обнаруживается, когда уровень сигнала ниже определенного уровня, например + полный масштаб,< 2 с для напряжения и диапазона 4...20 мА, < 2 с.

Напряжение общего режима между каналами этого модуля составляет +/- 10 В.Он также поставляется с максимальной защитой от перенапряжения +/- 30 В постоянного тока как в режимах напряжения, так и в режиме тока и с максимальной защитой от перенапряжения +/- 30 мА в режиме токаЭтот диск поставляется с 8 желтыми/красными индикаторами I/O и 1 зеленым/красным индикатором модуля.Модуль мощности MOD или мощность модульной шины этого модуля имеет диапазон напряжения и диапазон проходного напряжения 18-32V DC для обоих диапазонов, максимальный ток составляет 75 мА, а максимальный номинальный ток - 9,55 мА. Модуль 5069-IF8 имеет сенсорный исполнительный механизм (SA) Field Power напряженный диапазон 18-32В постоянного тока,диапазон проходного напряжения составляет 0-32В постоянного тока, максимальный ток полевой мощности составляет 100 мА, а максимальный номинальный ток модуля - 9,95 А. Его максимальное рассеивание мощности составляет 2,1 Вт в режиме напряжения и 2,4 Вт в режиме тока,при этом максимальные тепловые рассеивания составляют 7.2 BTU/час в режиме напряжения и 8.2 BTU/час в режиме тока. Он также лучше всего работает при температуре 0-60 oC и может храниться при температуре -40-85 oC.
