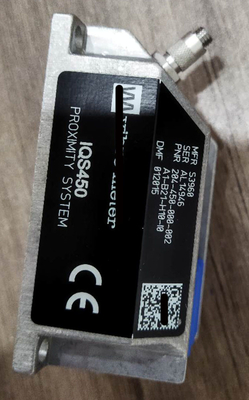

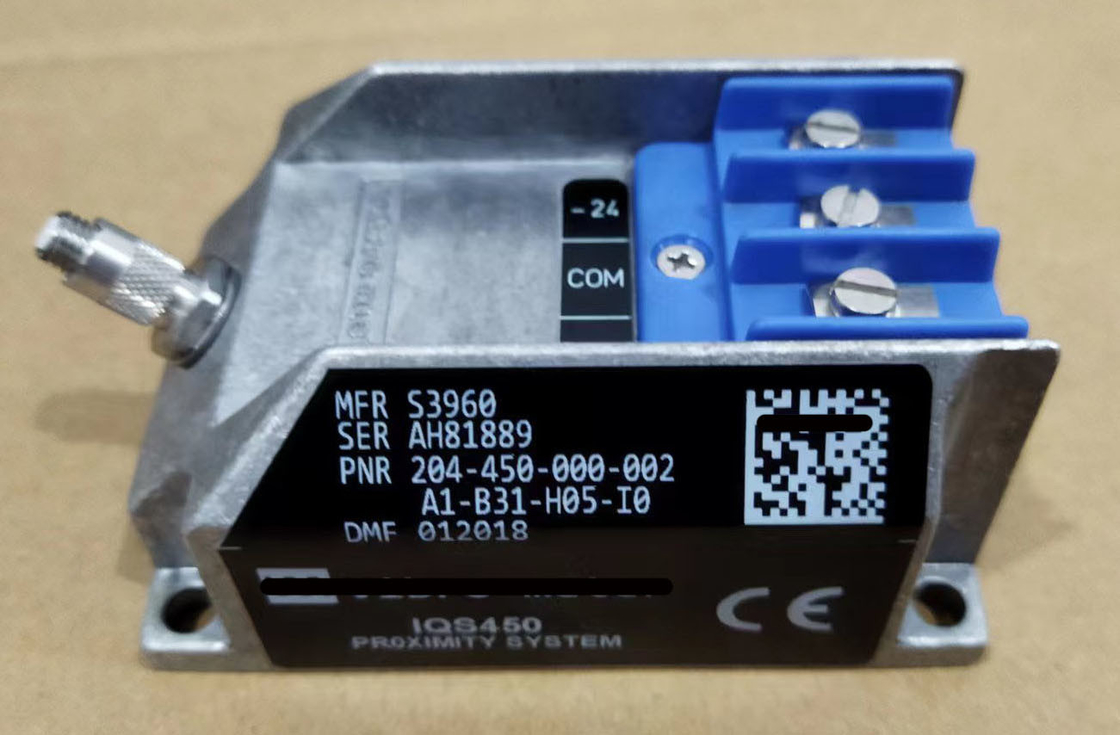

IQS450 204-450-000-001 Система измерения близости кондиционера сигнала

IQS450 204-450-000-001Система измерения близости кондиционера сигнала

Подробная информация о продукте:

Дополнительная информация:

Описание:

Сигнальный кондиционер IQS 450 будет работать при температуре окружающей среды до 85°C, но для этого требуется снижение максимального входного напряжения.Напряжение питания и максимальное. напряжение питания, как показано на следующем графике.

Эта система измерения близости позволяет бесконтактно измерять относительное смещение движущихся элементов машины.

Система основана на бесконтактном датчике TQ403 и кондиционере сигнала IQS450.Система выводит напряжение или ток пропорционально расстоянию между кончиком преобразователя и целью, например, вал машины.

Активная часть преобразователя представляет собой катушку проволоки, которая формируется внутри кончика устройства.

Выходное напряжение, конфигурация с тремя проводами

• Напряжение при минимуме GAP: -1,6 V

• Напряжение на максимальном уровне: -17,6 В

• Динамический диапазон: 16 В

• Импеданс выхода: 500 Ω

• Ток короткого замыкания: 45 мА

Выходной ток, конфигурация с двумя проводами

• Ток при минимум GAP: 15,5 мА

• Ток максимум: 20,5 мА

• Динамический диапазон: 5 мА

Выходная емкость: 1 nF

Выходная индуктивность: 100 μH
