RPS6U 200-582-200-021 Электростанции для защиты машин

RPS6U 200-582-200-021Использование стойковых источников питания в системах защиты машин и системах мониторинга производительности

Подробная информация о продукте:

Дополнительная информация:

Описание:

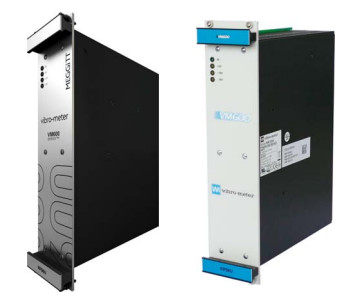

Станционные источники питания RPS6U предназначены для использования в серии систем защиты машин и систем мониторинга состояния и производительности.

A RPS6U rack power supply is installed in the front of a ABE04x system rack (19″ system racks with a standard height of 6U) and connects via two high-current connectors to the bus of the rack’s backplaneЭлектроснабжение RPS6U обеспечивает +5 VDC и ±12 VDC самому стойке и всем установленным модулям (картам) в стойке через заднюю плоскость стойки.

В качестве альтернативы a rack can have two RPS6U power supplies installed in order to either support rack power supply redundancy or in order to supply power to the modules (cards) non-redundantly over a wider range of environmental conditions.

Система с стойкой ABE04x с двумя установленными источниками питания RPS6U может работать избыточно (т.е. с избыточным питанием стойки) для полного стойки модулей (карт).Это означает, что если один из RPS6U не работает, другой обеспечит 100% потребности в энергии стойки, чтобы стойка продолжала работать, тем самым увеличивая доступность системы мониторинга машин.

Для обозначения нормальной работы источников питания RPS6U используется контрольное реле питания, расположенное на соответствующей задней панели на задней стороне стойки системы ABE04x.Для получения дополнительной информации см. таблицу данных системы ABE04x.

В тех случаях, когда стойка системы ABE04x питается от переменного тока, в стойку также может быть включено вспомогательное питание датчика ASPS.ASPS обеспечивает выходы +24 VDC, которые могут использоваться внешним оборудованием для датчиков/цепочки измерений, таким как фронт-энд датчики, кондиционеры сигналов и гальванические сепарационные устройства.
