EA403 913-403-000-012 Система измерения близости позволяет бесконтактное измерение относительного смещения

EA403 913-403-000-012Система измерения близости позволяет бесконтактное измерение относительного смещения

Подробная информация о продукте:

Дополнительная информация:

Описание:

Система основана на бесконтактном датчике TQ403 и кондиционере сигнала IQS450.Система выводит напряжение или ток пропорционально расстоянию между кончиком преобразователя и целью, например, вал машины.

Активная часть преобразователя представляет собой катушку из проволоки, которая формируется внутри кончика устройства, изготовленную из (полямидо-имида).во всех случаях, будь металлическим.

Корпус преобразователя доступен только с метрической нитью. TQ403 имеет интегральный коаксиальный кабель, завершенный самозамыкающимся миниатюрным коаксиальным разъемом.Можно заказать различные длины кабелей (интегральные и расширенные).

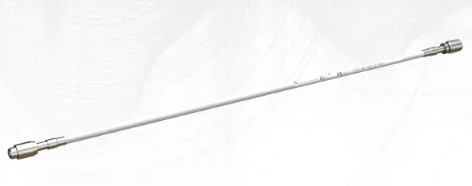

Преобразователь TQ403 может быть соединен с одним расширительным кабелем EA403 для эффективного удлинения передней части.для механической и экологической защиты соединения между интегральными и расширительными кабелями имеются соединительные коробки и защитные устройства для соединения.

Системы измерения близости, основанные на TQ4xx, могут питаться от соответствующих систем мониторинга машин, таких как модули (карты) или модули, или от другого источника питания.

Кондиционер сигнала IQS450 содержит высокочастотный модулятор/демодулятор, который подает движущий сигнал в преобразователь.Это создает необходимое электромагнитное поле, используемое для измерения разрываСхема кондиционера изготовлена из высококачественных компонентов и установлена в алюминиевой экструзии.
