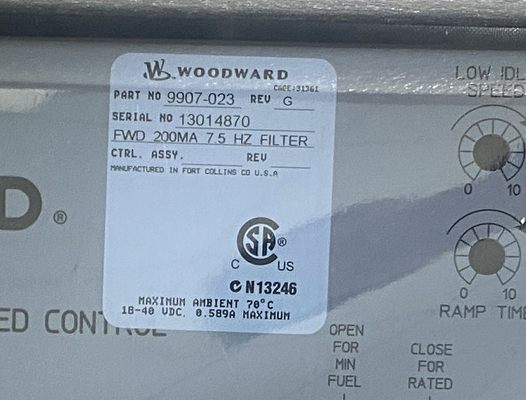

Вудвард 9907-023 Управление скоростью действия вперед 4 ‰ 20 mA или 1 ‰ 5 Vdc 2301A -40 до +158 °F

Вудвард 9907-023 Управление скоростью действия вперед 4 ‰ 20 mA или 1 ‰ 5 Vdc 2301A -40 до +158 °F

Подробная информация о продукте:

Дополнительная информация:

Описание:

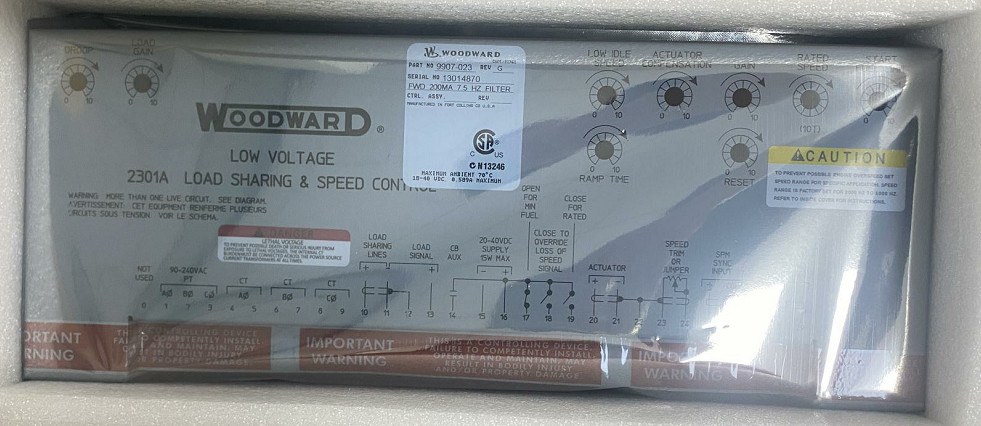

Эти устройства Woodward 2301A принимают высоковольтный или низковольтный источник питания.и высоковольтные модели работают на 88-132 вака или 90-150 ВдцКак низковольтные, так и высоковольтные модели требуют мощности минимум 15 Вт.

Все защищенные кабели должны быть скрученными парами проводников. Не пытайтесь сжимать (сплавить) заплетенный щит. Все сигнальные линии должны быть защищены, чтобы предотвратить попадание блуждающих сигналов от соседнего оборудования.Подключить щиты к терминалам управления, как показано на рисунке 2-1 и на схеме проводки установки (рисунок 1-2)Провод, находящийся за щитом, должен быть максимально коротким, не превышающим 50 мм. Другой конец щитов должен оставаться открытым и изолированным от любого другого проводника.Не используйте защищенные сигнальные провода вместе с другими проводами, несущими большие токиДля получения дополнительной информации см. примечание 50532 к заявке Woodward, EMI Control for Electronic Governing Systems.

Контакт для отмены схемы сигналов о неисправности скорости может быть установлен в серии с терминалом 18 и питанием постоянного тока к управляющему устройству.отключение выхода управления при потере сигнала скоростиЗакрытие контакта отменяет схему сигналов провала скорости, которая может потребоваться для запуска.

Модуль обеспечивает коммуникационные интерфейсы для бесперебойной интеграции с системами надзора и сбора данных (SCADA) или другими сетями управления.позволяет осуществлять дистанционный мониторинг и контроль параметров.

Модуль предназначен для простой установки и конфигурации, упрощая процесс интеграции в существующие системы управления.Он предлагает удобный интерфейс и интуитивно понятные параметры конфигурации, сокращая время и усилия по установке.
