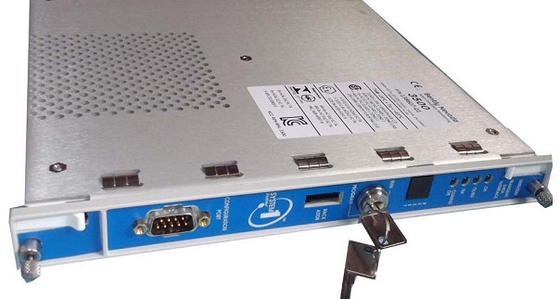

Bently Nevada 3500/22M 138607-01 Стандартный модуль интерфейса временных данных

Бентли Невада3500/22M 138607-01 Стандартный модуль интерфейса временных данных

Подробная информация о продукте:

Дополнительная информация:

Описание:

3500 Transient Data Interface (TDI) - это интерфейс между системой мониторинга 3500 и программным обеспечением управления машинами Bently Nevada® System 1®.TDI сочетает в себе возможности Rack Interface Module 3500/20 с возможностью сбора данных процессора связи, такого как TDXnetTDI работает в слоте RIM на стойке 3500 в сочетании с мониторами серии M (3500/40M, 3500/42M и т.д.).) для непрерывного сбора данных о постоянном состоянии и переходных формах волн и передачи этих данных через Ethernet-связь к хост-программному обеспечению. Захватывание статических данных является стандартным с TDI, однако использование дополнительного диска для управления каналами позволит также захватывать динамические или временные данные.TDI сделал улучшения в нескольких областях по сравнению с предыдущими процессорами связи в дополнение к включению функции процессора связи в 3500 стойки.

TDI обеспечивает определенные функции, общие для всей стойки, однако TDI не является частью критического пути мониторинга и не влияет на правильную нормальную работу всей системы мониторинга.Требуется один TDI или RIM на стойкуTDI занимает только одно место в стойке и всегда находится в Слоте 1 (рядом с источниками питания).

Для приложений с трехмерным модульным избытком (TMR) система 3500 требует версии TMR TDI.TMR TDI также выполняет сравнение каналов с помощью монитора. Конфигурация 3500 TMR выполняет мониторинг голосования с помощью настройки, указанной в параметрах монитора.TMR TDI постоянно сравнивает выходы от трех (3) избыточных мониторов.Если TMR обнаруживает, что информация от одного из этих мониторов больше не эквивалентна (в пределах установленного процента) остальным двум,он будет отмечать монитор как ошибочный и поместить событие в Список системных событий.

Используется для размещения стойки 3500 либо в режиме "RUN", либо в режиме "PROGRAM".Режим PROGAM позволяет нормально работать с стойкой и также позволяет локально или удаленно настраивать стойкуКлюч может быть снят с стойки в любом положении, что позволяет переключателю оставаться в положении RUN или PROGRAM.Закрытие переключателя в положении RUN позволяет ограничить несанкционированную реконфигурацию стойки. Заключающий переключатель в положении ПРОГРАММА позволяет удаленную перезагрузку стойки в любое время.

Реле, чтобы указать, когда стойка 3500 работает нормально или когда обнаружен сбой в стойке. Пользователь может выбрать контакт "OPEN" или "CLOSED" для объявления состояния "NOT OK".Это реле всегда работает как “Нормально заряженный”.

Этот диск используется для включения количества каналов динамических данных, которые будет поддерживать TDI; динамические данные относятся к способности собирать волновые формы.Точки стабильного состояния - это каналы, которые собирают данные о форме волны либо из-за команды программного обеспечения, либо из-за события тревоги., и, следовательно, поддерживают текущие значения, планируемое захват формы волны и захват данных тревоги.Переходные точки обеспечивают всю функцию точки стабильного состояния с дополнительными возможностями сбора формы волны из-за изменений параметров, таких как скорость машины.
