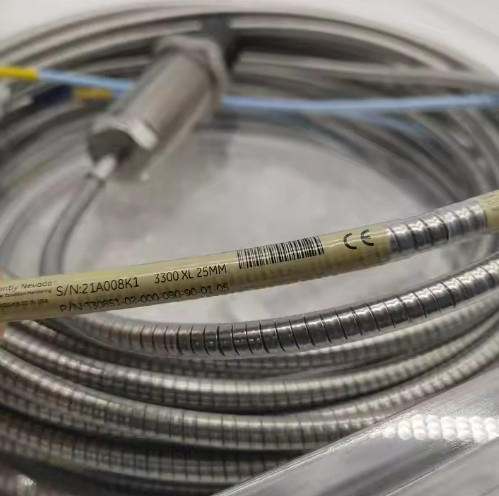

Bently Nevada 330851-02-000-070-50-00-05 3300XL Проксимитетный передатчик Система 25 мм Проксимитетный зонд

Бентли Невада330851-02-000-070-50-00-05 3300XL Проксимитетный преобразователь Система 25 мм Проксимитетный зонд

Подробная информация о продукте:

Дополнительная информация:

Описание:

Система трансдуктора 3300 XL 25 мм состоит из отдельного зонда 25 мм, расширительного кабеля и датчика близости 3300 XL 25 мм.Выход 787 В/мм (20 мВ/мл) дает этой системе линейный диапазон 12На основе этого линейного диапазона, 3300 XL 25 мм система преобразователя

Подходит для измерения дифференциального расширения (DE) на средних и больших паровых турбинных генераторах, вызванного разницей в скорости роста между турбинным ротором и статором машины.

Измерение дифференциального расширения производится двумя близостными преобразователями, наблюдающими за ошейником или рампой на некотором расстоянии от подшипника тяги.

• Два датчика наблюдают за одной стороной ошейника.
• Два дополнительных входных преобразователя, наблюдающие за противоположными сторонами ошейника, эффективно удваивая измеримый диапазон DE.

Два преобразователя, причем по меньшей мере один из них рассматривает рампу на роторе, а второй - отдельную рампу или другое место на роторе для компенсации радиального движения.Это расположение добавляет некоторую ошибку к измерениюКритериями выбора метода установки являются размеры доступной цели.ожидаемое количество осевого движения ротора и тип цели DE, которая существует в машине (ошейник против рампы)При наличии достаточной высоты ошейника предпочтительной конфигурацией является два преобразователя, наблюдающих одну и ту же сторону ошейника.

3300 XL 25 мм зонд предназначен для максимальной выживаемости в самых суровых условиях DE паровой турбины.Он может непрерывно работать и поддерживать свою точность при высоких температурах до 200 ° C (392 ° F), и может выдерживать прерывистые высокие температуры до 250 °C (482 °F). 25 мм зонд имеет как переднюю, так и заднюю уплотнитель, который в сочетании с кабелем FluidLoc (стандарт на всех 25 мм зонды),предотвращает попадание влаги в кончик зондаСпециальные высокотемпературные соединители ClickLoc также являются стандартными на зонде и кабеле расширения.Каждый зонд и кабель снабжены защитниками соединителя и одноразовым инструментом установки защитника соединителя, чтобы гарантировать, что соединители остаются свободными от загрязненияКоннектор ClickLoc на проводе зонда имеет съемный ошейник, который облегчает маршрутизацию кабеля через узкие пробелы.
