Bently Nevada 330876-02-10-00-00 3300XL 50 мм система преобразователя близости 50 мм пробный провод

Бентли Невада330876-02-10-00-00 3300XL 50 мм система преобразователя близости 50 мм зонд близости

Подробная информация о продукте:

Дополнительная информация:

Описание:

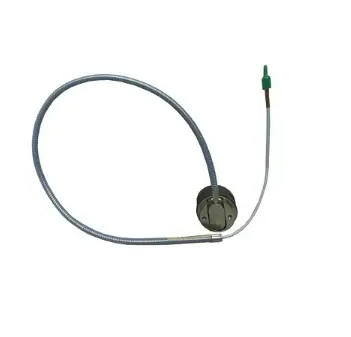

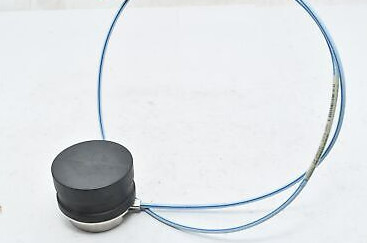

Система трансдуктора 3300 XL 50 мм состоит из отдельного 50 мм зонда, расширительный кабель, и 3300 XL 50 мм проксимиторный датчик.Большой диаметр катушки дает этой системе максимальный линейный диапазон 27.9 мм (1100 миллиметров), самый длинный линейный диапазон нашей линии преобразователя вихревого тока. This linear range makes the 3300 XL 50 mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing). Измерение дифференциального расширения Измерение дифференциального расширения производится с использованием двух близостных преобразователей, которые наблюдают ошейник или рампу на некотором расстоянии от тягового подшипника.Типичные устройства монтажа преобразователя, которые требуют 3300 XL 50 мм Transducer's длинный линейный диапазон включают:

• Два датчика наблюдают за одной стороной ошейника.
• Два дополнительных входных преобразователя, наблюдающие за противоположными сторонами ошейника, эффективно удваивая измеримый диапазон DE.

Критериями выбора метода установки являются размер доступной цели, ожидаемое количество осевого движения ротора и тип цели DE, существующей в машине.Если высота ошейника достаточна, а требуемый общий диапазон измерений меньше 27.9 мм 1,1 дюйма, предпочтительной конфигурацией для избыточных измерений является использование двух преобразователей, наблюдающих одну и ту же сторону ошейника.2 дюйма) от общего диапазона требуются, устанавливать преобразователи дополнительно на противоположных сторонах дифференциального расширителя или другого целевого материала.

3300 XL 50 мм зонд поставляется в трех конфигурациях корпуса и нитей для физической замены всех стандартных 7200 50 мм систем (включая боковые и задние выходы зонды).Стандартные крепления типа 7200 по-прежнему доступны как

Кроме того, доступен новый кран для адаптации зонда к 50 мм DE интегральный преобразователь скользящей базы крепления.394 Вт/мм (10 мВ/мл), идентичный выходу систем 7200 и 50 мм DE IntegralПри обновлении от предыдущих систем, каждый компонент системы преобразователя (зонд, расширительный кабель,и Proximitor Sensor) должны быть заменены на 3300 XL 50 мм компоненты.
