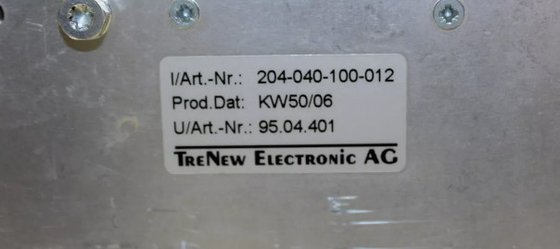

ABE040 204-040-100-012 Система стойки 19" С высотой 6U

ABE040 204-040-100-012систематическая стойка 19" стойка высотой 6U

Подробная информация о продукте:

Описание:

VM MPS может быть помещен в 19-дюймовую стойку (84TE) высотой 6U (6HE), известный какСистема стойки VM600. Существуют два типа этой стойки: ABE040 и ABE042.

ABE040 содержит переднюю и заднюю клетки для карт.

Внешний вид передней и задней панелей стойки полностью зависит от типов карт, установленных в двух карточных клетках.

Большинство карт, установленных в задней части стандартного 19 дюймового стеллажа (ABE04x), используют электронный механизм замыкания, чтобы гарантировать, что карта установлена в правильном слоте (например,в слоте непосредственно за соответствующей карточкой обработки в передней части стойки)Это включает карты IOC4T, IOC8T и IRC4.

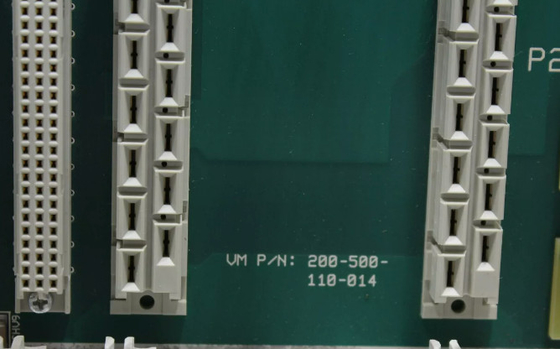

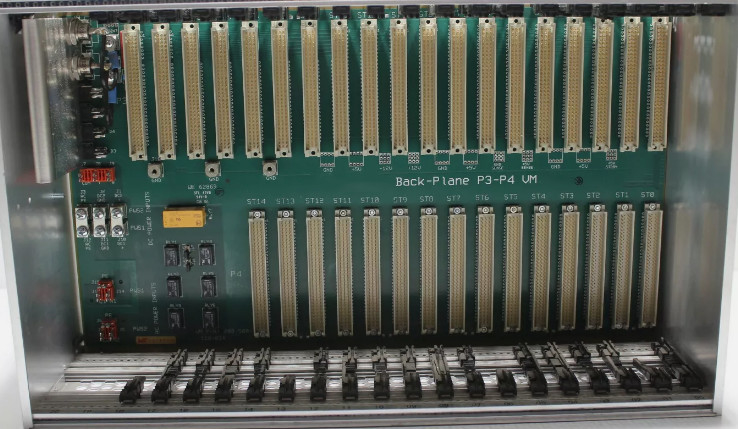

В ABE04x стеллажах, каждый слот на заднем плане имеет уникальный, проводный 4-значный двоичный код

Карты, реализующие этот механизм электронного ключа, имеют банк микровыключатели,можно использовать для присвоения номера слота карте.Этот код хранится в регистре присвоения номера слота (адреса) на карте (IOC4T, IOC8T или IRC4).

Каждая карта сравнивает свой номер слота с проводным номером слота, закодированным на заднем плане стойки.

• Если коды идентичны, светодиод зеленый.

• Если коды не идентичны, светодиод красный.
