IOCN 200-566-101-012 Карта ввода/вывода на складе Карта системы ESD

IOCN 200-566-101-012Входящая/выходящая карта На складе карта ESD-системы

Подробная информация о продукте:

Описание:

Пара и стойки карт CPUM/IOCN Пара карт CPUM/IOCN используется с стойкой системы ABE04x, и карта CPUM может использоваться как отдельно, так и с ассоциированной картой IOCN в качестве пары карт.в зависимости от требований к приложению/системе.

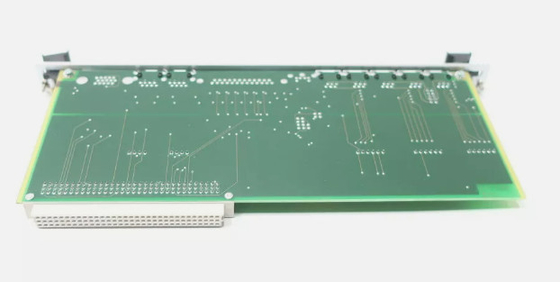

CPUM представляет собой карту с двойной шириной, которая занимает два слота на стойке (положения карт), а IOCN - карту с одной шириной, которая занимает один слот.CPUM устанавливается в передней части стойки (слоты 0 и 1) и соответствующий IOCN устанавливается в задней части стойки в слоте непосредственно за CPUM (слот 0)Каждая карта подключается непосредственно к задней плоскости стойки с помощью двух разъемов.

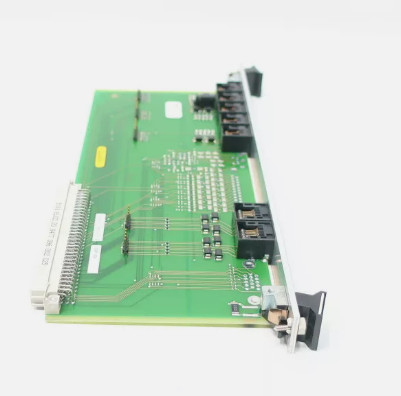

Карта МОКН выступает в качестве интерфейса сигналов и коммуникаций для карты CPUM.Он также защищает все входы от электромагнитных помех (ЭМИ) и скачков сигнала, чтобы соответствовать стандартам электромагнитной совместимости (ЭМК).

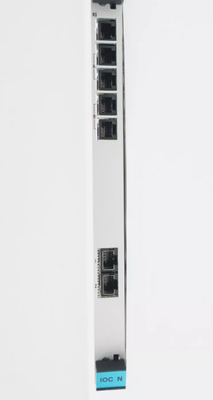

Ethernet-коннекторы карт IOCN обеспечивают доступ к первичным и вторичным Ethernet-соединениям, а серийный коннектор (RS) обеспечивает доступ к вторичным серийным соединениям.

Кроме того, the IOCN card includes two pairs of serial connectors that provide access to the additional serial connections (from the optional serial communications module) that can be used to configure multi-drop RS-485 networks of system racks

Примечание: Пара карт CPUM/IOCN совместима со всеми стойками системы VM600 ABE04x.
