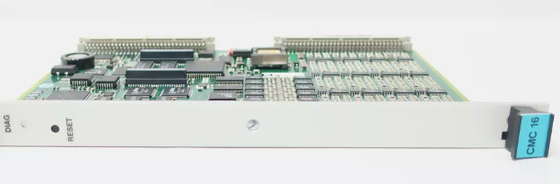

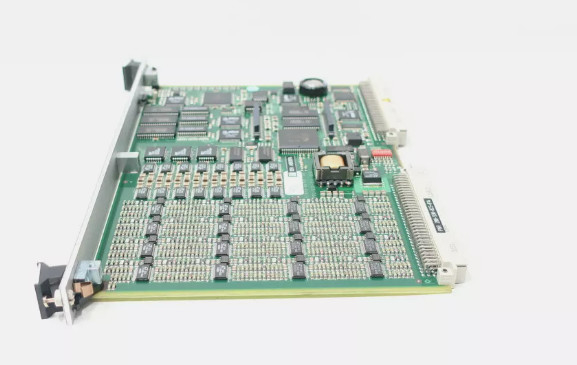

CMC16 200-530-012-012 Карта контроля состояния

CMC16 200-530-012-012 Карта контроля состояния

Подробная информация о продукте:

Описание:

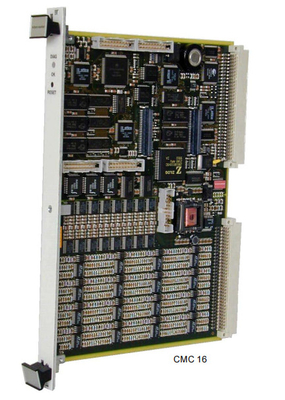

Карта мониторинга состояния CMC 16 является центральным элементом системы мониторинга состояния (CMS) серии VM.

Данный интеллектуальный фронт-энд Data Acquisition Unit (DAU) используется совместно с программным обеспечением VM CMS для получения,анализировать и передавать результаты на хост-компьютер через модуль CPU M серии VM600 с контроллером Ethernet или непосредственно через серийные связи.

Входы полностью программируемы и могут принимать сигналы, представляющие скорость, фазовую ссылку, вибрацию (ускорение, скорость или смещение), динамическое давление, ротор воздушного разрыва и профиль полюса,любые динамические или квазистатические сигналы;Сигналы могут вводиться из соседних карт защиты машин (MPC 4) через VM600 ¢Raw Bus ¢ и ¢Tacho Bus ¢ или извне через коннекторы терминала винта на IOC 16T.Модули IOC 16T также обеспечивают кондиционирование сигнала и защиту от электромагнитных колебаний и позволяют направлять входы в CMC 16, который включает в себя 16 программируемых следовых анти-алиазирующих фильтров и аналого-цифровые преобразователи (ADC).преобразование из временного домена в частотный домен (преобразование быстрого Фурье), извлечение полосы, преобразование единиц, проверка пределов и связь с хост-системой.

10 доступных выходов на канал могут включать RMS, пик, пик-пик, истинный пик, истинные значения пиковых пиков, Gap, Smax или любую конфигурируемую полосу на основе синхронных или асинхронно приобретенных спектров.Ускорение (g), скорость (в/сек, мм/сек) и смещение (миль, микрон) сигналы обслуживаются и могут быть преобразованы для отображения на любой стандарт.,Например, только если изменение значения превышает заранее определенный порог.

CMC 16 получает и обрабатывает данные высокого разрешения, захваченные в запланированные интервалы или при обнаружении тревоги (волновые формы, спектры и орбиты).тип окна, режим среднего и количество средних полностью настраиваемы.Существует также возможность запуска расширенного захвата данных, основанных на времени, в течение нескольких минут с использованием “мода осциллоскопа”, поскольку это может обеспечить ценные данные., особенно во время запуска машины.

Особенности

• 16 индивидуально настраиваемых динамических каналов
• 16 параллельных программируемых фильтров и ADC
• Первые 4 канала также конфигурируются как входы тахо
• Последние 12 каналов также могут быть настроены как значения процесса
• Архитектура ME
• Конфигурируемая синхронная и асинхронная выборка
• Высокое разрешение 3200-линейный FFT
• 10 полностью конфигурируемых обрабатываемых выходов на канал, которые могут быть либо диапазонами частот, либо выходами, основанными на временной области.
• 6 настраиваемых сигналов тревоги на обработанный выход с гистерезисными мертвыми полосами
• Заготовка лесов на основе графика, в случае тревоги и исключения
• Складка буфера на борту
• Указание состояния с помощью трехцветного светодиода на передней панели
• Прямая вставка / удаление карт с автоматической конфигурацией
• Опции Ethernet и серийной связи RS-4851
