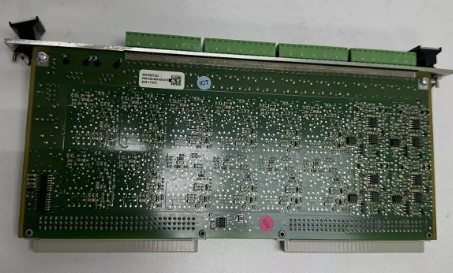

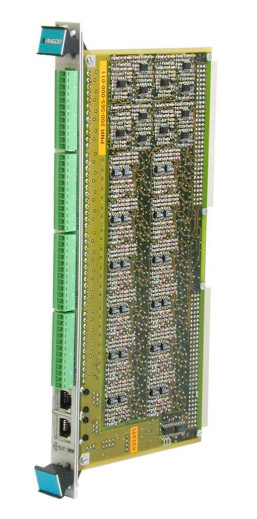

IOC16T 200-565-000-013 Карта ввода / вывода на складе Карта системы ESD

IOC16T 200-565-000-013 Карта ввода / вывода на складе Карта системы ESD

Подробная информация о продукте:

Описание:

Карта ввода / вывода IOC 16T действует как интерфейс сигнала для CMC 16 серии VM 600 (карта мониторинга состояния).Он установлен в задней части стойки ABE 04X и подключается непосредственно к задней плоскости стойки через два разъема.

Каждый IOC 16T связан с конкретным CMC 16 и устанавливается непосредственно за ним в стойке.IOC 16T содержит конечную ленту для соединения кабелей передачи, поступающих от преобразователей и кондиционеровОднако, если эти сигналы уже доступны через линии VM 600 backplane Raw Bus и Tacho Bus, то их можно выбрать непосредственно без необходимости дополнительной проводки.

Карта защищает все входы и выходы от электромагнитных помех (ЭМИ) и скачков сигнала, а также соответствует стандартам EMC (электромагнитной совместимости).

Входы тахо, сигналы от акселерометров, велометров и зондов близости, или любые динамические или квазистатические сигналы обусловлены специальными схемами, которые выполняют такие задачи, как формирование импульсов,корректировка уровняДля облегчения выбора кондиционера и способа доступа (т.е. винтовых терминалов или заднего плана) предусмотрены микровыключатели.IOC 16T также обеспечивает изоляцию от установки и обеспечивает подачу входов в CMC 16.

Поддерживаются два способа связи: подключение VMEbus к модулю CPU M в слоте 0 стойки VM 600 и последующее Ethernet-связь,или прямое изолированное многокапельное серийное соединение RS-485 через RJ-коннекторы, предусмотренные на IOC 16T.

Особенности

• Карта интерфейса 16 каналов для CMC 16 (карта мониторинга состояния)
• Свинцовая терминальная полоска (48 терминалов)
• Обеспечивает защиту от EMI для всех входов и выходов
• Предоставляет сигнальную кондиционирование для всех входов
• Первые 4 канала могут быть выбраны как тахо или динамические входы (т.е. вибрации)
• Последние 12 каналов могут быть выбраны как динамические или процессовые входы
• Канал 16 может быть выбран как динамический, процесс или холодный выход компенсации соединения для термопаров
• Входы могут быть направлены через VM 600 Raw Bus и Tacho Bus
• Встроенная изолированная опция серийной связи RS-485
• Вставка / удаление карт в режиме реального времени
