IOC4T 200-560-000-019 Карта ввода/вывода действует как интерфейс сигнала для защиты машин и мониторинга основного состояния

IOC4T 200-560-000-019Карта ввода/вывода А.КТСА.сА. SогневойЯ...ИнтерфейсЗащита машин и/или мониторинг основного состояния

Подробная информация о продукте:

Дополнительная информация:

Описание:

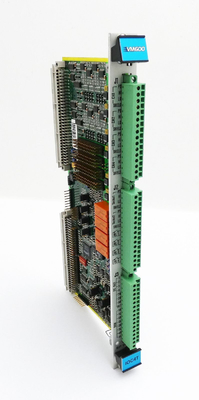

Карта ввода/вывода IOC4T выступает в качестве интерфейса сигналов для карты защиты машин серии MPC4 из линейки продуктов.Он устанавливается в задней части стойки и подключается непосредственно к задней плоскости стойки через два разъема.

Передняя панель IOC4T содержит конечные полосы соединений для проводки кабелей передачи, поступающих из цепей измерения (датчики и/или кондиционеры сигналов).Винтово-контактные разъемы также используются для ввода всех сигналов и вывода всех сигналов в любую внешнюю систему управления.

Карта IOC4T защищает все входы и выходы от электромагнитных помех (ЭМИ) и скачков сигнала, а также соответствует стандартам электромагнитной совместимости (ЭМС).

IOC4T содержит четыре локальных реле, которые могут быть отнесены к любым конкретным сигналам тревоги под управлением программного обеспечения.Они могут быть использованы для сигнализации о сбое MPC4 или проблеме, обнаруженной обычной сигнализацией (Сенсор ОК), Тревога и опасность) в типичном применении.

Дополнительная информация об использовании карт MPC4/IOC4T в целом приведена в руководстве по оборудованию системы защиты машин (MPS) и руководстве по программному обеспечению.Для получения информации об использовании пар карт MPC4/IOC4T в контексте функциональной безопасности, см. в руководстве по функциональной безопасности.

Информация о заказе

Версии карты IOC4T доступны с конформическим покрытием (VARNISH), нанесенным на схемы карты для дополнительной защиты окружающей среды от химических веществ, пыли,экстремальная влажность и температура.

В 2017 году пары карт защиты машин MPC4 / IOC4T были улучшены, чтобы соответствовать требованиям RoHS и обеспечить снижение буферизированного динамического выходного импеданса сигнала,который потребовал перепроектировать базовую буферизированную схему вывода динамического сигналаСоответственно, различные версии пары карт защиты машин MPC4/IOC4T, используемых в настоящее время, следуют:

• более поздние версии MPC4 (PNR 200-510- SSS-115, 200-510- SSS-214 и 200-510- SSS-313 или более поздние) и IOC4T (PNR 200-560-000-114 и 200-560-000-212 или более поздние),которые соответствуют требованиям RoHS и имеют выходный импеданс 50 Ω.

• более ранние версии IOC4T (PNR 200-510-SSS-114, 200-510-SSS-213 и 200-510-SSS-312 или более ранние) и IOC4T (PNR 200-560-000-113 и 200-560-000-211 или более ранние),которые не соответствуют требованиям RoHS и имеют выходное импеданс 2000 Ω.

SSS представляет версию прошивки (встроенное программное обеспечение) и Hh аппаратную версию. H увеличения для основных модификаций, которые могут повлиять на взаимозаменяемость продукта.Увеличения h для незначительных изменений, которые не влияют на взаимозаменяемость.
