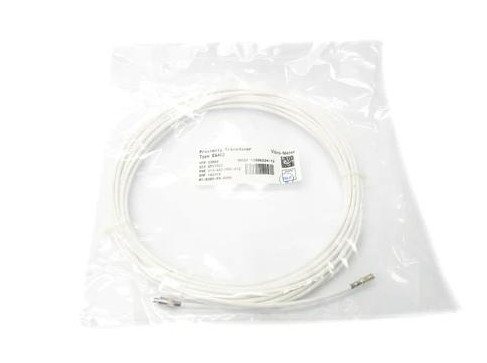

TQ412 111-412-000-013 Система измерения близости бесконтактный датчик

TQ412 111-412-000-013 Система измерения близости Бесконтактный датчик

Подробная информация о продукте:

Описание:

Система измерения близости позволяет бесконтактно измерять относительное смещение движущихся элементов машины.Он особенно подходит для измерения относительной вибрации и осевого положения вращающихся валов машин, например, в паровых, газовых и гидравлических турбинах, а также в генераторах, турбокомпрессорах и насосах.

Система основана на бесконтактном преобразователе TQ 402 или TQ 412 и кондиционере сигнала IQS 450.Система выводит напряжение или ток пропорционально расстоянию между кончиком преобразователя и целью, например, вал машины.

Активная часть преобразователя представляет собой катушку из проволоки, которая отливается внутри кончика устройства, изготовленную из торлона ® (полямид-имид).Целевой материал должен, во всех случаях, быть металлическим.Корпус преобразователя доступен с метрической или имперской нитью.TQ 402 / 412 имеет интегральный коаксиальный кабель, завершается самозамыкающимся миниатюрным коаксиальным разъемом.Сигнальный кондиционер IQS 450 содержит высокочастотный модулятор/демодулятор, который подает двигательный сигнал в преобразовательЭто создает необходимое электромагнитное поле, используемое для измерения разрыва.

Передатчики TQ 402 и TQ 412 могут быть соединены с одним расширительным кабелем EA 402 для эффективного удлинения передней части.для механической и экологической защиты соединения между интегральными и расширительными кабелями имеются соединительные коробки и защитные устройства для соединения.

Система близости может питаться от связанных модулей обработки сигнала или источника питания с стойкой.

Информация о заказах
