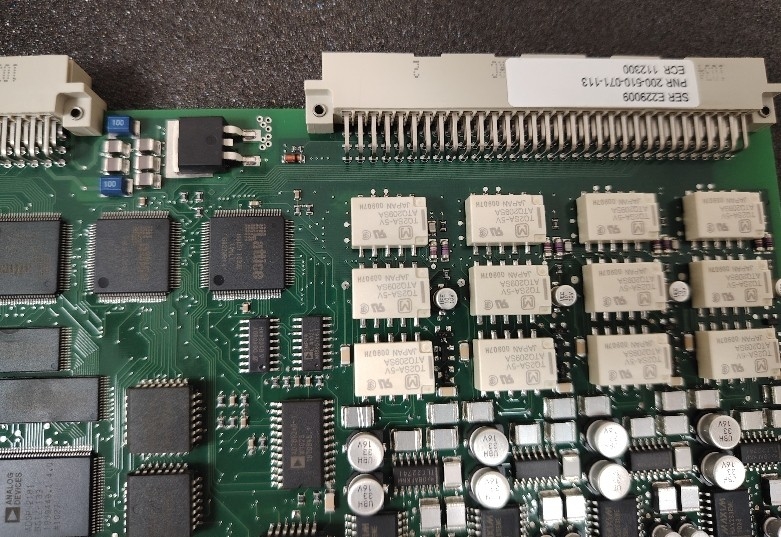

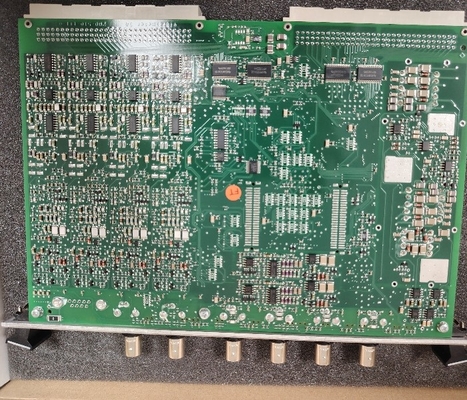

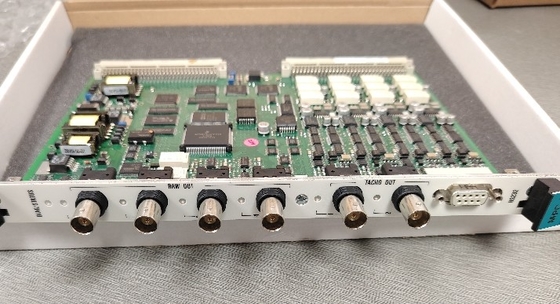

MPC4 200-510-041-022 Карта защиты машин до двух скоростных входов одновременно

MPC4 200-510-041-022 Карта защиты машин до двух скоростных входов одновременно

Подробная информация о продукте:

Дополнительная информация:

Описание:

Карта защиты машин MPC4 является центральным элементом системы защиты машин серии VM (MPS) из линейки продуктов VM.Эта очень универсальная карта способна измерять и контролировать до четырех динамических сигналов и до двух скоростных входов одновременно

MPC4 выполняет самотесты и диагностику при включении. the card’s built-in “OK system” continuously monitors the level of signals provided by a measurement chain (sensor and/or signal conditioner) and indicates any problem due to a broken transmission line, неисправный датчик или сигнальный кондиционер.

Карта MPC4 доступна в трех версиях: версия "стандартная", версия "отдельные схемы" и версия "безопасность" (SIL).все из которых функционируют как пары карт, использующих соответствующую карту ввода/вывода IOC4T.

Карта MPC4 доступна в разных версиях, включая “стандартные”, “отдельные схемы” и “безопасность” (SIL).Некоторые версии доступны с соответствующим покрытием, нанесенным на схему карты для дополнительной защиты окружающей среды от химических веществ, пыли, влажности и температурных экстремалов.

Канала скорости/фазы карты MPC4 (тахометр) и любая связанная с ними обработка и узкополосная обработка (отслеживание) не подлежат использованию в системных приложениях, связанных с безопасностью.эти режимы обработки карты MPC4 (функции обработки сигнала) не включены в сертификацию SIL 1 для карты и не должны быть настроены и использованы в контексте функциональной безопасности..

Информация о заказе

Версии карты MPC4 доступны с конформическим покрытием (VARNISH), нанесенным на схемы карты для дополнительной защиты окружающей среды от химических веществ, пыли,экстремальная влажность и температура.

В 2017 году пары карт защиты машин MPC4 / IOC4T были усовершенствованы, чтобы (1) соответствовать требованиям RoHS и обеспечивать снижение импеданса выхода буферизированного динамического сигнала,который потребовал перепроектировать базовую буферизированную схему вывода динамического сигналаСоответственно, различные версии пары карт защиты машин MPC4/IOC4T, используемых в настоящее время, следуют:

• более поздние версии MPC4 (PNR 200-510- SSS-115, 200-510- SSS-214 и 200-510- SSS-313 или более поздние) и IOC4T (PNR 200-560-000-114 и 200-560-000-212 или более поздние),которые соответствуют требованиям RoHS и имеют выходный импеданс 50 Ω.

• более ранние версии IOC4T (PNR 200-510-SSS-114, 200-510-SSS-213 и 200-510-SSS-312 или более ранние) и IOC4T (PNR 200-560-000-113 и 200-560-000-211 или более ранние),которые не соответствуют требованиям RoHS и имеют выходное импеданс 2000 Ω.

SSS представляет версию прошивки (встроенное программное обеспечение) и Hh аппаратную версию. H увеличения для основных модификаций, которые могут повлиять на взаимозаменяемость продукта.Увеличения h для незначительных изменений, которые не влияют на взаимозаменяемость.
