GE IS200TRPGH1B Генеральная электрическая турбина первичный полет терминальной панели

GE IS200TRPGH1B Генеральная электрическая турбина первичный полет терминальной панели

Подробная информация о продукте:

Дополнительная информация:

Описание:

IS200TRPGH1B - это первичная терминальная панель, изготовленная и разработанная General Electric в рамках серии Mark VI, используемой в системах управления газовыми турбинами.Контроллер ввода/вывода регулирует терминальную плату ТРПГТри избирательных схемы в ТРПГ имеют девять магнитных реле, которые подключаются к трем трип-соленоидам или электрическим трип-устройствам (ETD).Первичная и аварийная стороны интерфейса к ETD сформированы совместной работой TRPG и TREGДля применения в газовых турбинах ТРПГ также принимает входные данные от восьми детекторов пламени Гейгера-Мюллера.

Диагностика TRPG выполняется на панели ввода/вывода.и напряжение возбуждения для детектора пламени слишком низкое или чрезмерноеЕсли какой-либо из сигналов становится ненормальным, генерируется диагностическое предупреждение (за пределами)..Если обнаружено несоответствие, возникает ошибка аппаратной несовместимости.и местоположение розетки все закодированы на чипе только для чтения устройства ID.

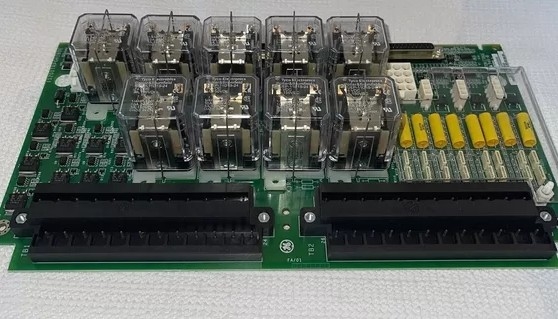

Модуль IS200TRPGH1B служит первичной панелью окончания движения в системе управления газовой турбиной GE Mark VI Speedtronic.Его основная функция заключается в интерфейсе с основным контроллером защиты турбины и аварийными устройствами (ETD)Ключевые особенности IS200TRPGH1B включают два больших черных терминальных блока, расположенных на левой стороне,каждый из которых оснащен 24 серебряными металлическими терминалами, пронумерованными последовательно от 1 до 48Нижняя половина платы содержит различные конденсаторы: вертикальная линия из 8 твердых желтых конденсаторов, сосредоточенных внизу,сопровождаемые двумя параллельными рядами небольших белых конденсаторов в общей сложности 16 единиц слева.

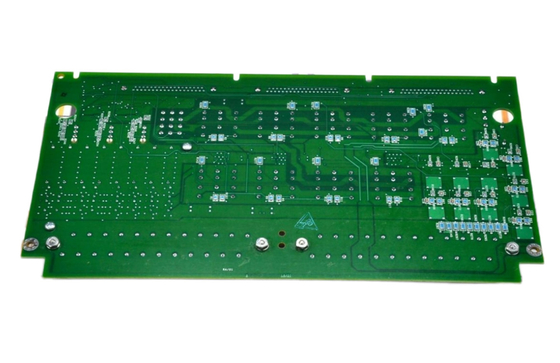

IS200TRPGH1B представляет собой печатную плату с различными компонентами.Оба этих терминальных блока содержат двадцать четыре серебряных металлических терминалов, которые пронумерованы от одного до двадцати четырех и от двадцати пяти до сорока восьми. Различные конденсаторы расположены на нижней половине IS200TRPGH1B. Вертикальная линия из восьми твердых желтых конденсаторов расположена внизу IS200TRPGH1B в центре доски.Слева от желтых конденсаторов - два вертикальных ряда белых конденсаторов.
