GE IS220PDIIH1B Марка V Планшет Дискретной контактной входной терминальной платы

GE IS220PDIIH1B Марка V Планшет Дискретной контактной входной терминальной платы

Подробная информация о продукте:

Описание:

IS220PDIIH1B - это дискретная контактная панель терминала ввода, изготовленная и разработанная General Electric в рамках серии Mark VIe, используемой в распределенных системах управления турбинами GE.Пакет PDIA I/O обеспечивает электрический интерфейс между одной или двумя сетями Ethernet I/O и дискретной входной терминальной платойПакет содержит панель процессора, общую для всех распределенных пакетов ввода/вывода Mark VIe, и специальную для дискретной функции ввода карту захвата.Пакет принимает до 24 контактных входов и сигналов обратной связи, специфичных для панели терминала, и PDIA принимает три различных уровня напряжения (с типами терминальных плат TBCIH1, H2 и H3).Доступны соединения для изолированной дискретной входной платы с датчиком напряжения (с платой типа TICI)..

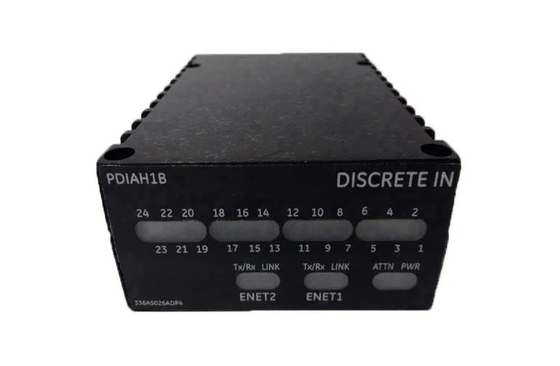

По сравнению с другими моделями серии Mark VI IS220PDIAH1A не обязательно имеет специальную фасадную пластину, поскольку это пакет В/В. На передней части устройства есть семь индикаторов,на правой стороне упаковки в группе из трех есть индикаторы для мощности и два для связи, один обозначается как ENet1, а другой ENet2.есть порт Ethernet, который используется для подключения модели к Ethernet, чтобы обеспечить легкую связь EthernetОн имеет высокоскоростные сетевые входные/выходные (I/O) для простой, двойной и тройной избыточных систем.и интерфейс надзора для операторов и станций технического обслуживания, а также системы третьих лиц.

IS220PDIIH1B обозначен как дискретный пакет ввода/вывода и используется в серии Mark VI наряду с модулем дискретного ввода YDIA.Модель работает совместно с PDIA для одобрения для использования в опасных местахНа передней части устройства есть семь индикаторов, в том числе три индикатора для питания и два для связи, обозначенные как ENet1 и ENet2.есть порт Ethernet, который используется для подключения модели к Ethernet, чтобы обеспечить легкую связь Ethernet.

Как модуль GE PDIA Discreted Input, IS220PDIIH1B принадлежит серии Mark Vie.Пакет дискретного ввода (PDIA) обеспечивает электрический интерфейс между одной или двумя сетями Ethernet ввода/вывода и дискретным вводомПакет содержит платку процессора, общую для всех распределенных пакетов ввода/вывода Mark Vle, и платку для получения данных, специфичную для дискретной функции ввода.Пакет принимает до 24 контактных входных и специальных сигналов обратной связи для терминальной платы. PDIA принимает три различных уровня напряжения (с типами терминальных плат TBCIH1, H2 и H3).Доступны соединения для изолированной дискретной входной платы с датчиком напряжения (с платой типа TICI).Ввод системы в пакет осуществляется с помощью двойных разъемов RI45 Ethernet и трехконечного питания.Дискретный вход сигнала осуществляется через коннектор DC-37, который подключается непосредственно к соответствующему контакту терминальной платыВизуальная диагностика обеспечивается с помощью индикаторных светодиодов, а локальная диагностическая серийная связь возможна через инфракрасный порт.Система управления Mark VIe является гибкой платформой, используемой в нескольких приложениях..
