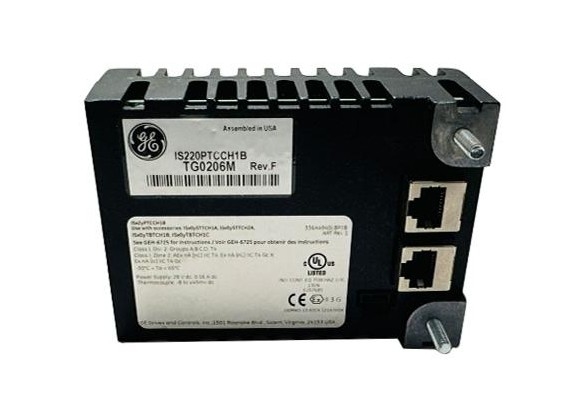

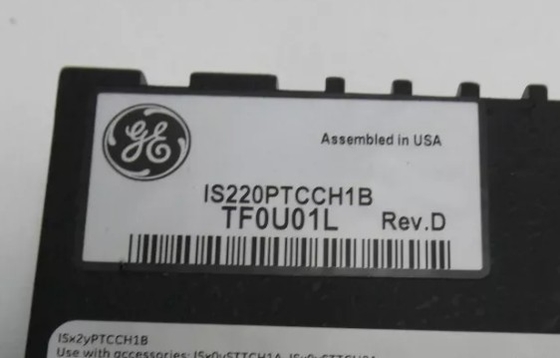

GE IS220PTCCH1B Mark VIe Speedtronic высокопроизводительный термопарный входный комплект

GE IS220PTCCH1B Mark VIe Speedtronic высокопроизводительный термопарный входный комплект

Подробная информация о продукте:

Описание:

GE Speedtronic Mark VIe IS220PTCCH1B представляет собой термопарный входный модуль, состоящий из 12 входов, оптимизированных для сгорания, и 1 холодного соединения.Приложения дуплексной и тройной модульной избыточности возможны с IS220PTCCH1BЭта плата может вмещать обычные термопары, такие как E, J, K, S и T, а также входы mV от -8 до 45 mV. Термопары E, J, K, S,и T могут быть заземлены или не заземлены и могут быть размещены на высоте до 984 футов от панели В/В турбины. Сопротивление кабеля не должно превышать 450 ом. IS220PTCCH1B может выполнять различные самодиагностики, включая флэш-память, оперативную память, аппаратные средства процессорной платы и самотесты Ethernet-порта.Он также обеспечивает постоянный мониторинг внутреннего источника питания, чтобы убедиться, что они работают должным образом..

IS220PTCCH1B может выполнять различные самодиагностики, включая флэш-память, оперативную память, аппаратные средства процессорной платы и самотесты Ethernet-порта.Он также обеспечивает постоянный мониторинг внутреннего источника питания, чтобы убедиться, что они работают должным образом.Визуальная диагностика обеспечивается с помощью индикаторных светодиодов, а локальная диагностическая серийная связь возможна через инфракрасный порт.Ввод в пакет через двойные RJ45 Ethernet разъемы и трехконечного питанияВывод осуществляется через коннектор DC-37, который соединяется непосредственно с сопутствующим коннектором терминальной платы.

IS220PTCCH1B REV F - это термопарный входный модуль, изготовленный и разработанный General Electric в рамках серии Mark VIe, используемой в распределенных системах управления GE.PTCC обеспечивает электрический интерфейс между одной или двумя сетями Ethernet ввода/вывода и термопарой входной терминальной платыПакет содержит панель процессора, общую для всех распределенных пакетов ввода/вывода Mark VIe, и специальную для функции ввода термопары карту захвата.Пакет способен обрабатывать до 12 входов термопарыВ конфигурации TMR с терминальной платой TBTCH1B используются три пакета с тремя холодными соединениями, но доступны только 12 термопар.

IS220PTCCH1B представляет собой пакет ввода/вывода Mark VIe. Один или несколько модулей ввода/вывода оцифровывают сигнал датчика и подают его в контроллер. Каждый пакет ввода/вывода имеет двойные 100 МБ полнодуплексные Ethernet-порты.Это в основном используется с серией GE Speedtronic Mark VIeКроме того, Mark VIe является гибкой платформой для нескольких приложений. Он также обеспечивает высокоскоростные сетевые вводы и выводы для простых, двойных и тройных избыточных систем.IS220PTCCH1B представляет собой модуль с множественными печатными платами с многослойными печатными платами, заполненными компонентами SMDТакже доступны многочисленные версии этого пакета I/O.
