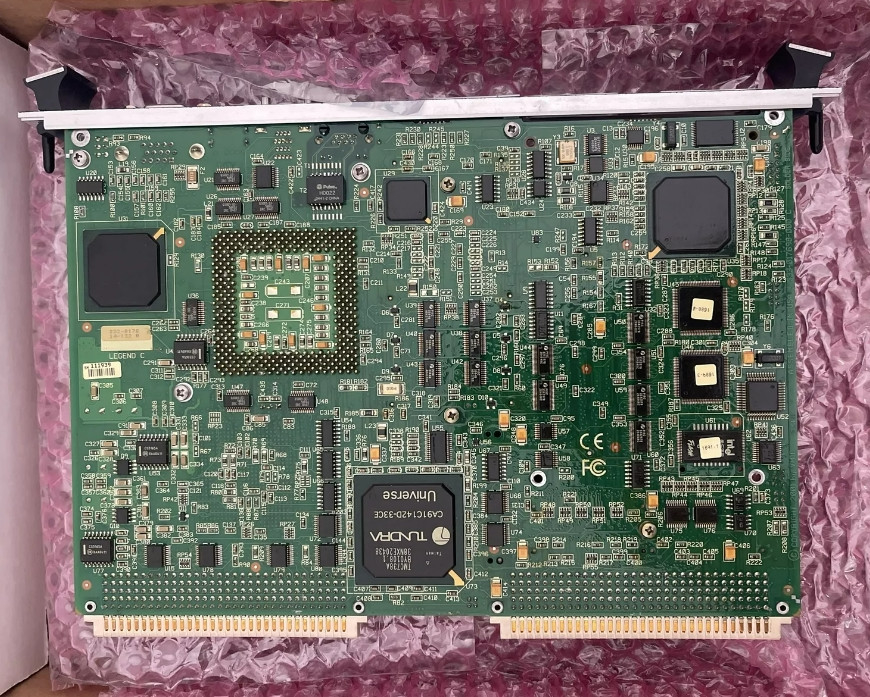

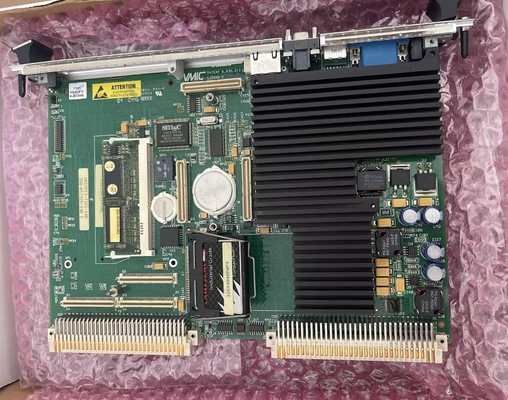

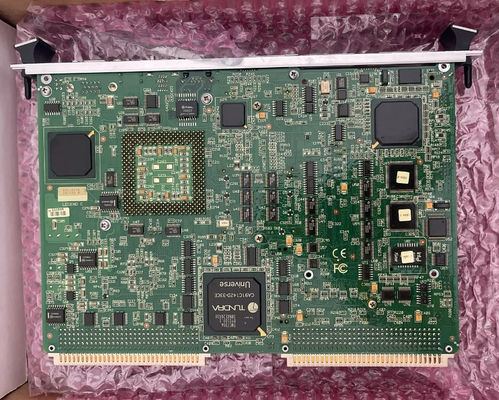

GE IS215UCCAM03A Advanced Control Board Mark VI Модуль управления CPCI

GE IS215UCCAM03A Advanced Control Board Mark VI Модуль управления CPCI

Подробная информация о продукте:

Описание:

Эта плата, плата IS215UCCAM03A, является одним из контроллеров UCCx.Эта доска является частью системы Mark VIe, производимой General Electric., хотя эта конкретная модель также считается совместимой с более поздними моделями системы Mark VIeS. Эта модель по существу представляет собой плату IS215UCCAH3 в сочетании с IS200EPMC,128 МБ флэш-памятиСерия Mark VI Turbine Control System, включающая это устройство модуля сборки IS215UCCAM03A CompactPCI, является чем-то вроде самоописанной серии продуктов GE Mark,учитывая тот факт, что он существует с рядом возможных функциональных приложений в системах управления и управления газом, совместимым с General Electric.Автоматизированные приводы для ветровых и паровых турбин.Это должно считаться довольно функциональным обновлением по отношению к ранее существовавшей серии Mark V Turbine Control System с аналогичным полным расширенным названием серии, поскольку возможные применения Mark V Series существуют только в более ограниченных функциональных условиях на основе газа и пара.

IS215UCCAM03A Compact PCI представляет собой однослотную процессорную плату с рядом уникальных и важных спецификаций продукта.Некоторые из этих светодиодов; UDH Ethernet Status, Status, DC, Diag, IONet Ethernet, и ON LED. Есть три состояния для UDH Ethernet LED, есть Active LED, который будет мигать, и есть Speed LED,который зеленый для 100 BaseTXЭти светодиодные индикаторы часто запускаются при прерывании экологических спецификаций или требований к мощности IS215UCCAM03A.Этот UCCA PCB рекомендуется работать при температуре от 0 до 60 градусов Цельсия, при идеальной температуре хранения от -45 до 85 градусов по Цельсию.

Диапазон влажности для этой модели составляет от 5 до 95%, и она имеет рабочую высоту от 0 до 10 000 футов с высотой хранения от 0 до 40 000 футов над уровнем моря.По напряжению питания, IS215UCCAM03A требует +3,3 В постоянного тока, 3,5 А типичного, 4,25 А максимального и +5 В постоянного тока, 150 мА типичного, 300 мА максимального номинального напряжения.Существует ряд портов и протокольных спецификаций, специфицирующих плату IS215UCCAM03A.Как показано на диаграмме компонентов IS215UCCA ниже; интерфейс EPMC Ethernet состоит из трех портов, разъема RJ-45,и скрученной пары соединителей 10BaseT и 100BaseTXВ интерфейсе EPMC Ethernet существуют протоколы, которые используются для связи между пакетами ввода/вывода и контроллерами; эти протоколы являются протоколами TCP/IP.

IS215UCCAM03A - это модуль контроллера, который устанавливается в корпусе CPCI. Планшет имеет пять портов связи. Они обеспечивают линии в сеть R, S и T I / O,Ethernet-соединение с UDH, и RS-232C-соединение для настройки. Контроллер должен быть настроен с адресом TCP/IP перед подключением к UDH Ethernet. Это можно сделать через приложение ToolboxST.Проектированные для высокопроизводительных систем управления, модуль управления GE IS215UCCAM03A CPCI обеспечивает бесшовную интеграцию и повышение эффективности работы в области промышленной автоматизации.
