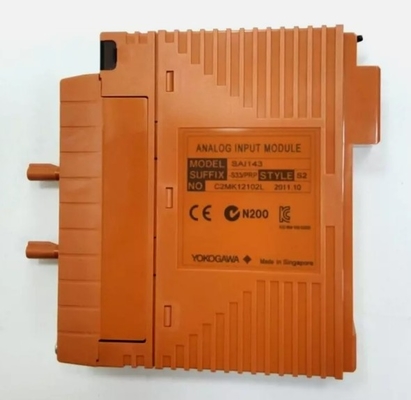

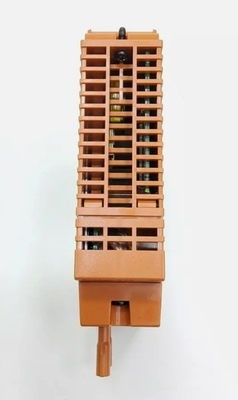

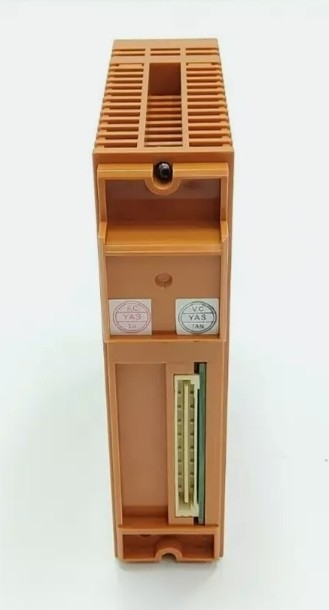

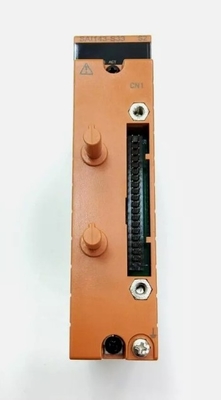

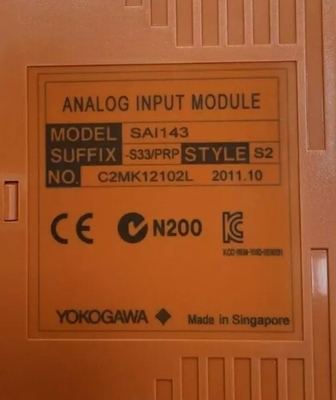

SAI143-S33 YOKOGAWA Аналоговый модуль ввода/вывода (для FIO) Устройство управления безопасностью и Устройство узла безопасности

SAI143-S33ЙокогаваАналоговый модуль ввода/вывода (для FIO) блок управления безопасностью и блок узла безопасности

Дополнительная информация:

В настоящем ГС описываются аппаратные характеристики аналоговых модулей В/В, которые могут быть установлены на блок безопасности узла и блок управления безопасностью.

Описание:

Модуль ввода тока: этот модуль вводит сигналы от 4 до 20 мА из поля.

• Никакие барьеры Зенера не могут быть подключены к этому модулю.
• 500 V переменного тока при использовании специального кабеля сигналов.
• ±32 μA (инпортный диапазон менее 0,05 mA) (код стиля S3 или более поздний)
• Номинальная точность кода стиля S3 или более позднего составляет ±16 μA (инпортный диапазон от 0,05 до 23 mA).
• Номинальная точность кода стиля S2 или более раннего составляет ± 16 μA (инпортный диапазон от 1 до 23 mA).
• При использовании SAI143-S£3 или SAI143-H£C при температуре окружающей среды более 60°C количество входных каналов, которые может использовать пользователь, ограничено.Ссылка на “ПроСайф-РС Описание модулей В/В (для FIO) ” (GS 32P06K60-01EN).
• Максимальное падение напряжения в схеме защиты входа составляет 0,45 В. Импеданс входа модуля варьируется от 272,5 Ом (20 мА) до 362,5 Ом (4 мА).
• Эта функция позволяет сбросить режим тревоги пожарных и газовых устройств путем отключения питания передатчика, подаваемого из этого модуля в режиме 2-проводной установки.03.00 или позднее и код стиля S4 или позже.

Подробная информация о продукте:

Ссылка на лист данных:Yokogawa SAI143-S33.pdf
