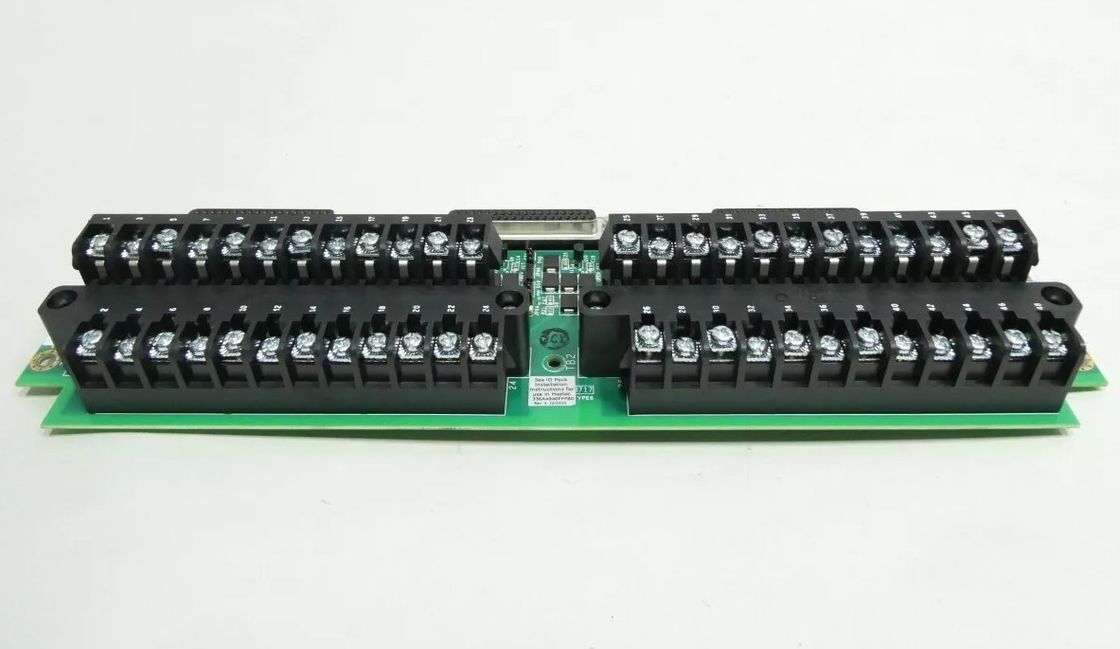

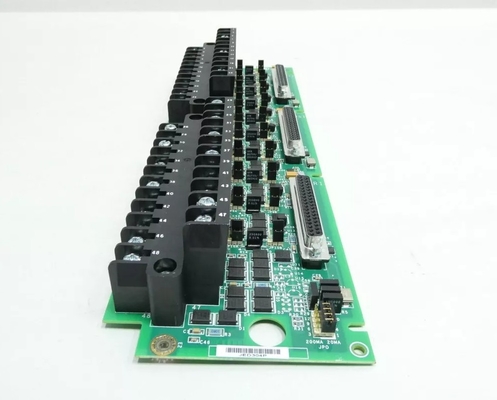

IS200DSPXH1B GE Дигитальная панель управления процессором сигнала Speedtronic

IS200DSPXH1B GE Дигитальная панель управления процессором сигнала Speedtronic

Подробная информация о продукте:

Описание:

IS200DSPXH1B функционирует как панель управления DSP (Digital Signal Processor), разработанная GE.Он также контролирует функции управления генератором поле EX2100 возбуждения управления. Логика, обработка и функции интерфейса все предоставляются платой.и специальная для применения интегральная схема (ASIC), которая выполняет пользовательские логические функции. Два светодиода на этой планете отображают информацию о неисправности и состоянии. Когда возникают проблемы с платой, красный светодиод DS1 будет светиться.Зеленый светодиод DS2 будет мигать, когда панель работает нормально, будет твердым, когда DSP остановился, и будет выключен, когда произойдет сбой во время сброса.

На уровне сборки функциональный пересмотр B с ISBus Revision One, с групповым вариантом H и конформным покрытием.Производится компанией GE Motors and Industrial Systems., плата включает в себя различные типы памяти, включая Flash, NVRAM, RAM и Add-Only, наряду со стандартными аппаратными компонентами, такими как Stack Overflow (INT0), Inner Loop Load Pulse (INT1),и два конфигурируемых входа (INT2 и INT3) на базовом уровне.

DSP работает со скоростью 60 МГц, что указывает на частоту, с которой он выполняет вычисления и выполняет инструкции.Высокая тактовая скорость позволяет DSP эффективно обрабатывать сложные математические операции и задачи обработки сигнала в режиме реального времениЭта скорость обработки имеет решающее значение для приложений, требующих быстрой и точной обработки данных, таких как обработка аудио и видео, системы связи, системы управления,и анализ цифрового сигналаЭто прерывание, обозначенное как INT1, вызывается импульсом нагрузки, генерируемым внутри внутренней петли системы.

Загрузочный загрузчик является фундаментальным компонентом прошивки, которая управляет последовательностью включения устройства.Он отвечает за инициализацию основных системных компонентов и создание необходимой среды для устройства, чтобы начать правильноВажно отметить, что загрузчик загрузки не должен перегружаться или изменяться в поле, так как любые изменения в этом критическом компоненте могут нарушить правильное функционирование устройства.Модель платного контроллера цифрового сигнала IS200DSPXH1B является одной из моделей DSPX, которые могут использоваться в сочетании с серией контроллеров EX2100Модель DSPX не оснащена никакими предохранителями, не имеет регулируемого оборудования и не содержит никаких пользовательских испытательных точек.Если ваша модель IS200DSPXH1B используется в сочетании с серией EX2100 панель DSPX будет прикреплена к другой панели, которая известна как EISBПри необходимости эти две доски могут быть отсоединены.
