IS200TBAIH1C GE Аналоговая панель терминала ввода Mark VI Мостовая интерфейсная панель

IS200TBAIH1C GE Аналоговая панель терминала ввода Mark VI Мостовая интерфейсная панель

Подробная информация о продукте:

Описание:

IS200TBAIH1C - это аналоговый входный терминал, изготовленный и разработанный General Electric в рамках серии Mark VI, используемой в системах управления газовыми турбинами.Два выхода и 10 аналоговых входов поддерживаются аналоговым вводом терминальной платыДвухпроводной, трехпроводной, четырехпроводной, или передатчики, которые питаются извне все могут быть подключены к одному из десяти аналоговых входов.Для аналоговых выходов можно настроить ток 0-20 мА или 0-200 мАСверхчастотные и высокочастотные шумы защищены от шума подавляющей схемы в входах и выходах.

Для подключения к I/O процессорам, TBAI имеет три коннектора DC-37. Можно подключить с помощью TMR все три коннектора или simplex на одном коннекторе (JR1).Возможны как прямые подключения к электронике, так и кабельные подключения. к трем разъемам для R, S и T-управления в TMR-приложениях, входные сигналы проникают наружу.общий ток трех выходной драйверов, которые подключены, объединяется для запуска выходов TMRПосле этого электронике передается сигнал общего тока от TBAI, чтобы они могли регулировать его до указанной установки.

• Двухпроводной передатчик с аналоговым входом
• Трехпроводной передатчик с аналоговым входом
• Четырехпроводной передатчик с аналоговым входом
• Передатчик с аналоговым входом и внешним питанием
• Аналоговый вход, постоянный ток 5 и 10 вольт
• Аналоговый выход 0-20 мА
• Аналоговый выход 0-200 мА

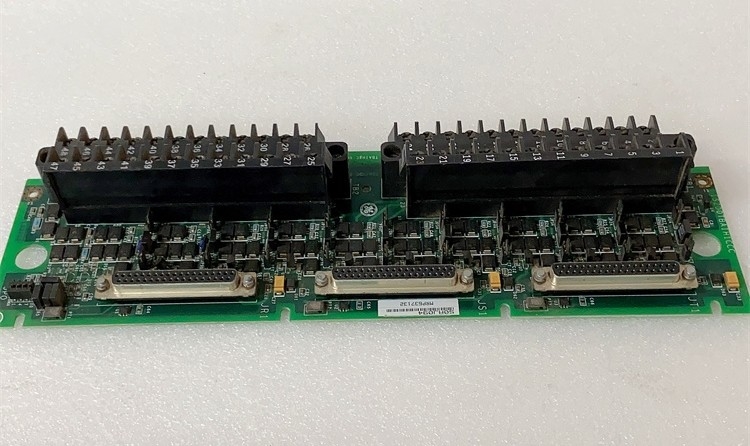

IS200TBAIH1C - это устройство, известное как аналоговая терминальная плата.Mark VI и другие серии в линейке Mark от General Electric были созданы для управления и автоматизации процессов газовых и паровых турбин. Планшеты IS200TBAIH1C очень длинные и тонкие. Левая половина IS200TBAIH1C занята двумя черными терминальными блоками.Каждый блок терминала может содержать до 24 терминалов, которые имеют форму куба и изготовлены из серебра..
