IS200VCRCH1B GE контактная входная / релейная выходная панель компонентная схема

IS200VCRCH1B ГЭ контактная входная/релейная выходная панель компонентная схема

Подробная информация о продукте:

Описание:

Управление турбиной Mark VI разработано как полная интегрированная система управления, защиты и мониторинга для генератора и механического привода газовых и паровых турбин.Он также является идеальной платформой для интеграции всех элементов управления силовой изоляцией и балансом завода (BOP).MK Vie I/O Packs содержат два сетевых порта ввода/вывода с часами в реальном времени и процессором для синхронизированной последовательности событий и карточки сбора данных.

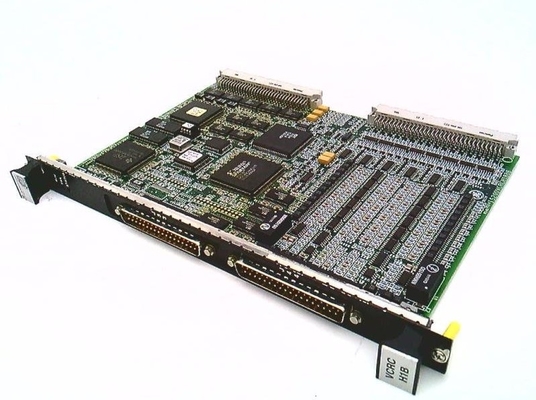

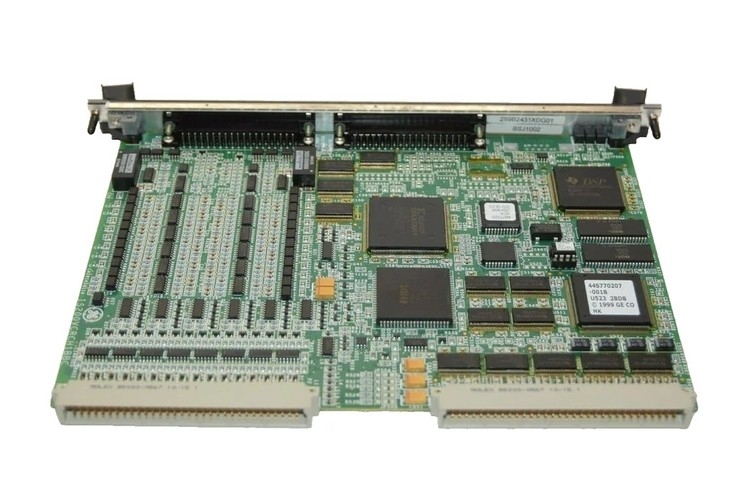

IS200VCRCH1B - это контактная плата ввода/релейного вывода, выпускаемая компанией General Electric в рамках серии Mark VI, используемой в системах управления газовыми турбинами.Contact Input/Relay Output Board принимает 48 дискретных входов и управляет 24 выходами реле из общего числа четырех терминальных плат через сопровождающую дочернюю платуМодуль VCCC с двойной шириной помещается в стойку VME I/O. В этой стойке предусмотрены два набора соединений J3/J4 для кабелирования к терминальным платам TBCI и TRLY.VCRC - это более узкая доска, которую можно использовать.

Для первых 24 входов сухих контактов используется контактная входная терминальная плата (TBCI); для входов 25-48 необходима вторая терминальная плата.Терминальная плата связана с VME стойкой, содержащей VCCC процессорную плату кабелями с отливными розеткамиДля входов, контролирующих важнейшие переменные турбины, доступны высокоскоростные сканирование и запись со скоростью 1 мс в секунду.Контактный чат и ширины импульсов до 6 мс сообщаются записывающим устройством последовательности событий (SOE)., вместе со всеми контактными отверстиями и закрытиями с временным разрешением 1 мс.

Карта IS200VCRCH1BBB очень надежна и поэтому менее подвержена повреждению.Так что мы рекомендуем хранить карты в статически чувствительных коробках хранения в рекомендуемых условиях. IS200VCRCH1B - это компонент платы GE Mark VI.MKVI является частью семейства систем управления газовыми и паровыми турбинами Speedtronic, которые были разработаны и улучшены General Electric с момента выпуска Mark I в 1960-х годах.. The MKVI is the fifth management system in the Speedtronic line and features triple redundant controls on all protection parameters and critical controls as well as advanced control mechanisms for the protection and monitoring of the turbine system.

IS200VCRCH1B функционирует как дискретная плата ввода/вывода. Это однослотная плата, которая имеет ту же функциональность, что и плата VCCC, но не включает дочернюю плату,таким образом занимает меньше места на стойкеОднако, поскольку выходы реле для этой платы используют порты J3/J4 на стойке VME, кабели должны быть размещены на передней панели. Если это нежелательно, используйте плату VCCC вместо платы VCRC.GE IS200 - это семейство печатных плат (PCB), используемых в системах управления турбинами GE Mark VI. The General Electric Mark VI IS200VCRCH1BBB module is a separate input/output terminal processor board designed and manufactured specifically for placement in the original Mark VI series turbine control system.
