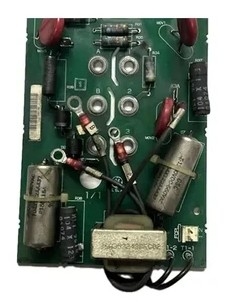

DS200SSBAG1A GE Drive Snubber Board Mark V Серия систем управления турбинами ПКБ

DS200SSBAG1AГЭСистема управления турбинами на ПКБ серии Snubber Board Mark V

Описание:

Двигательная панель GE DS200SSBAG1A предназначена для систем управления GE и в основном используется для подавления пиков высокого напряжения, возникающих при запуске и остановке двигателя.

Эта функция эффективно защищает другие компоненты системы управления, уменьшает электрические помехи и улучшает стабильность и надежность всей системы.

• Коннектор и конденсаторы: GE DC300 Drive Snubber Board оснащен двухконечным разъемом и тремя конденсаторами.в то время как конденсаторы выполняют важные функции в схемах платы.
• Терминальные столбы: Планшет оснащен четырьмя столбами для крепления кабелей. Три из этих столбов предназначены для подключения к кабелям, прикрепленным к компоненту на планете.Фабрика предоставляет печатные материалы, которые руководствуются правильным прикреплением кабелей к терминалам.
• Идентификация кабеля: во время заменынеобходимо проверить кабели на дефектной плате и убедиться, что кабели на заменяющей плате прикреплены к тем же конечным устройствам.Если есть четвертый кабель, прикрепленный к дефектной плате, он должен быть помечен идентификатором соответствующего терминала.
• Эффективное прикрепление кабеля: если к 2-конечному разъему прикреплен кабель, рекомендуется пометить на кабель идентификатор разъема, напечатанный на панели.Такая маркировка обеспечивает более быстрое и легкое прикрепление кабеля к заменяющей доске.
