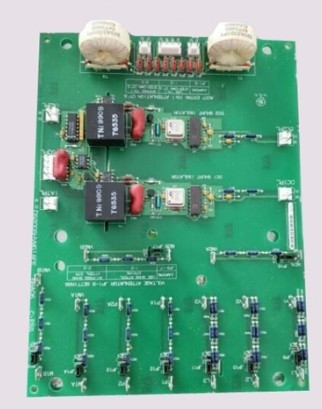

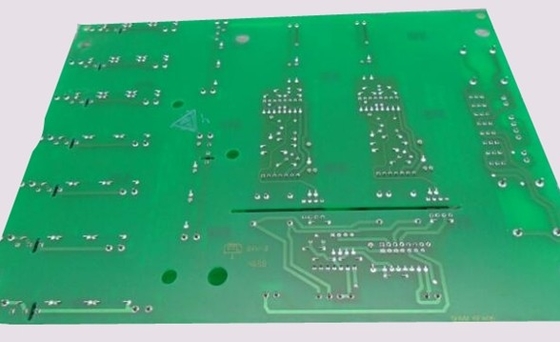

DS200SHVMG1A GE SCR высоковольтная M-кадра интерфейсная плата Mark V серии

DS200SHVMG1AГЭSCR High Voltage M-frame Interface Board Mark V серии

Описание:

General Electric DS200SHVMG1A представляет собой высоковольтную M-кадрную интерфейсную плату.Эта карта обеспечивает интерфейсную среду от моста SCR M-фрейм-привода к панели питания (DCFB или SDCI), а также карты подключения к питанию (PCCA).

В некоторых двигателях и стимуляторах марки GE эта плата может быть установлена в шкафу, хотя этот ПКБ DS200SHVMG1A имеет конкретные применения в системах управления и управления ветром, паром,и газотурбинные автоматические приводы.

DS200SHVMG1A обеспечивает ряд функций для водителя.которые затем отправляются в DCFB или SDC board или PCCA card.

Используя положительные и отрицательные плавающие шунты постоянного тока, схема VCO (контролируемый напряжением осциллятор) выступает в качестве точки преобразования напряжения. Карта также предоставляет 10:1 уменьшение тока трансформатора для тока переменного тока.

Пользователь может выбрать атенуатор с помощью 17 встроенных конфигурируемых прыжков. Если диапазон напряжения линии переменного тока составляет от 240 до 600 В, обойдите атенуаторы. Если диапазон напряжения составляет от 601 до 1000 В,Они должны быть включены.
