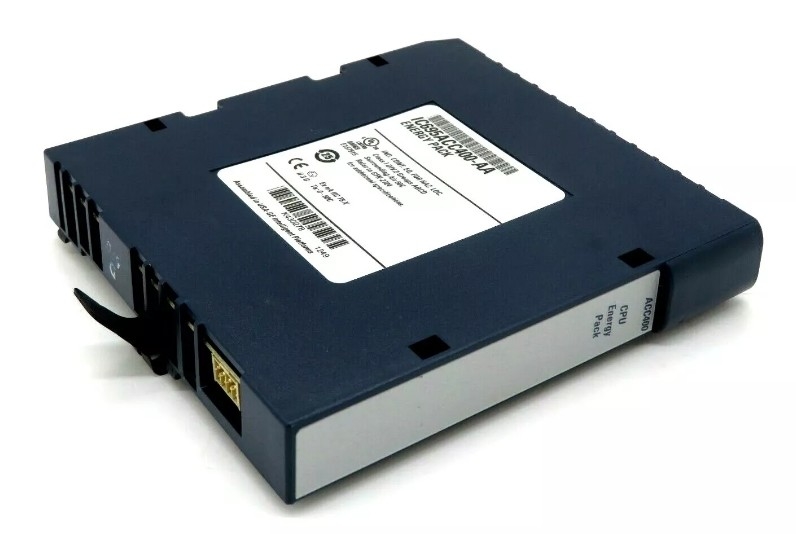

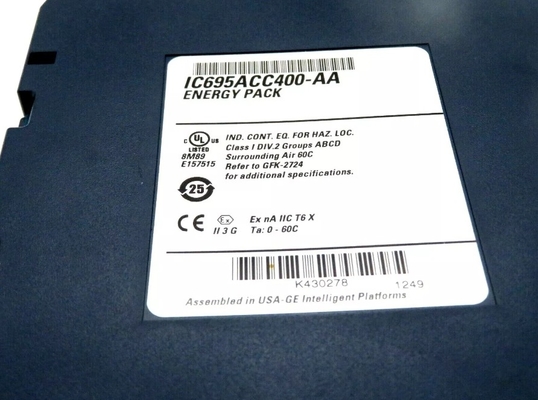

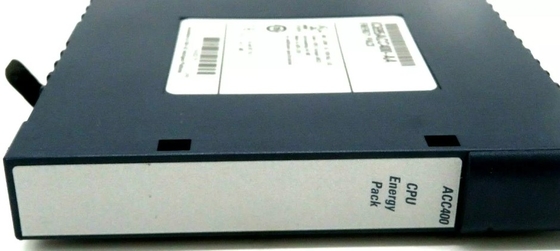

IC695ACC400 GE PACSystems RX3i Модуль аксессуаров энергопакета

IC695ACC400ГЭАксессуарный модуль энергопакета PACSystems RX3i

Подробная информация о продукте:

Описание:

PACSystems* RX3i IC695ACC400 Energy Pack предназначен для использования с одним из следующих процессоров RX3i: CPE302, CPE305 или CPE310.

В случае потери питания системы, энергопакет поддерживает питание достаточно долго, чтобы процессор мог записывать содержимое пользовательской памяти в нелетающую память хранения (флэш-память).

Энергетический пакет установлен на левой стороне модуля RX3i и подключен к процессору с помощью кабеля IC695CBL001.

В то время как система заряжается, энергопакет заряжается с рельса RX3i 24 Vdc через кабель I695CBL001, который соединяет процессор с энергопакетом.

Энергопакет соответствует Директиве ЕС RoHS 2011/65/ЕС с использованием следующих исключений, указанных в Приложении: 7 (а), 7 (с) -I и III.

Энергопакет устанавливается на левой стороне модуля RX3i. Чтобы избежать занятия слота на заднем плане, он должен быть установлен на модуле (обычно источнике питания) в слоте 0 стойки.

Он соединен с процессором по кабелю IC695CBL001. Обратите внимание, что при установке на модуль в слоте 0, энергетический пакет будет простираться примерно на 13 мм (0,5") за левую сторону задней плоскости.Для установки энергопакета:

1Задействуйте верхние крепежные крюки на раме модуля энергопакета, как показано на рисунке 3.

2Поверните нижнюю часть энергетического пакета на место, включите нижние крюки.

3. Подключите кабель IC695CBL001 от разъема на нижней части энергопакета (рисунок 2) к соответствующему разъему на нижней части процессора.

Ссылка на лист данных:GE IC695ACC400.pdf
