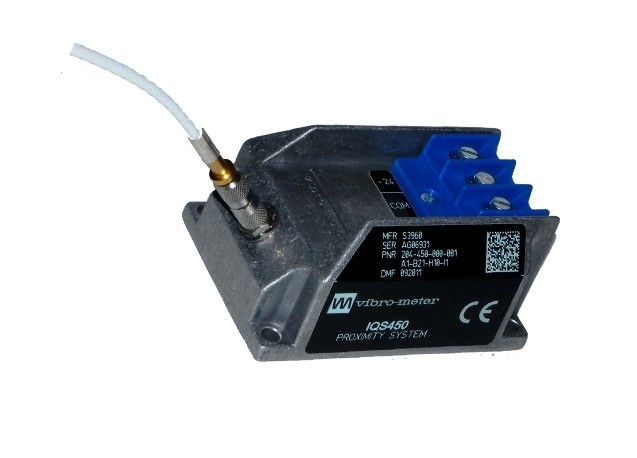

IQS450 204-450-000-002 A1-B21-H10-I1 Система измерения близости

IQS450 204-450-000-002 A1-B21-H10-I1Система измерения близости

Подробная информация о продукте:

Дополнительная информация:

Описание:

Система основана на бесконтактном датчике TQ401 и кондиционере сигнала IQS450.Система выводит напряжение или ток пропорционально расстоянию между кончиком преобразователя и целью, например, вал машины.

Кондиционер сигнала IQS450 содержит высокочастотный модулятор/демодулятор, который подает движущий сигнал в преобразователь.Это создает необходимое электромагнитное поле, используемое для измерения разрываСхема кондиционера изготовлена из высококачественных компонентов и установлена в алюминиевой экструзии.

Общие требования к вводу преобразователя: высокочастотный источник питания от кондиционера сигнала IQS450

Сигнальный кондиционер IQS450:

Выходное напряжение, конфигурация 3-х проводов:

• Напряжение при минимум GAP: -1,6 В

• Напряжение на максимальном уровне GAP: -17,6 В

• Динамический диапазон: 16 В

• Импеданс выхода: 500 Ω

• Ток короткого замыкания: 45 мА

Выходной ток, конфигурация с двумя проводами:

• Ток при минимум GAP: -15,5 мА

• Ток максимум: -20,5 мА

• Динамический диапазон: 5 мА

Выходная емкость: 1 nF

Выходная индуктивность: 100 μH
