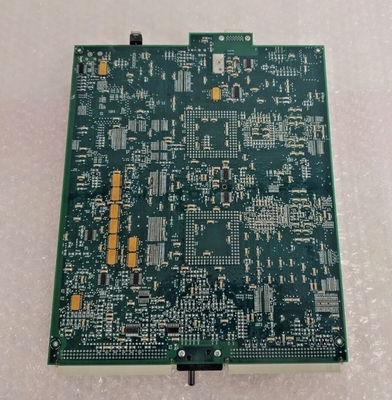

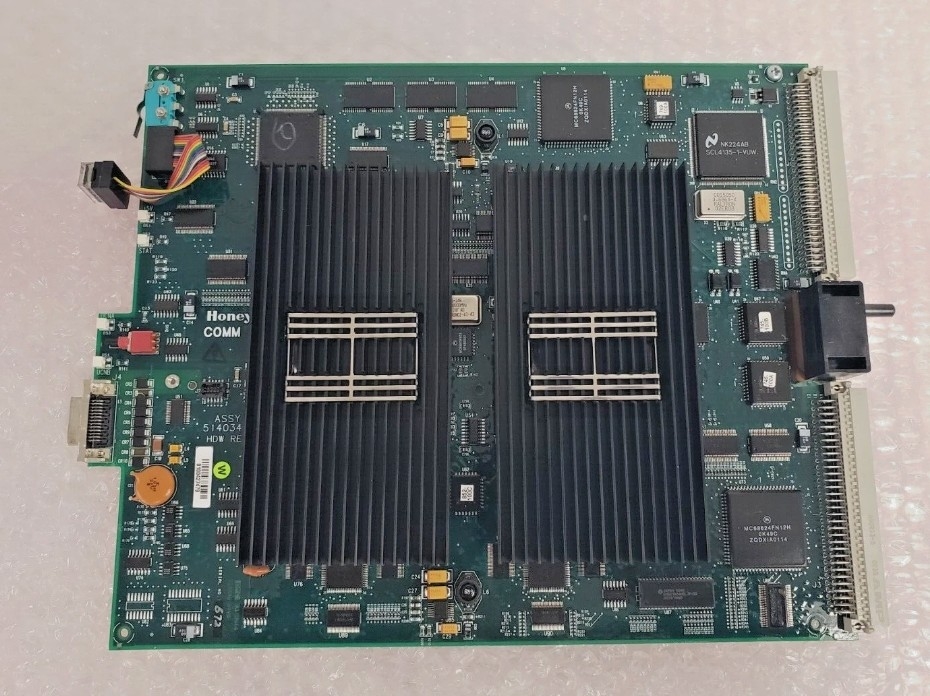

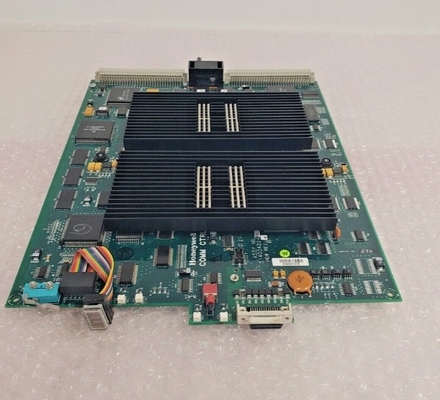

Модуль процессора связи и управления Honeywell 51403422-150 HPM

Модуль процессора связи и управления Honeywell 51403422-150 HPM

Подробная информация о продукте:

Дополнительная информация:

Описание:

Процессор связи и управления HPM (51403422 - 150) отвечает за функции сетевой связи HPM. Он позволяет получить доступ к сетевым данным и отпечатать время.Этот процессор управления может выполнять регуляторныеУниверсальная сеть управления (UCN) - это высокоскоростная и высокобезопасная сеть управления процессами.Имеет 5 мегабит/секунду несущей диапазона с контролем доступа к токенной шине.

Комплексы HPMM расположены в двух левых местах в файле карт.Модуль HPM UCN интерфейс установлен в разъеме под высокопроизводительной командной/управляющей картой в первом слотеВысокопроизводительная I/O Link Card (51309276 - 150) состоит из процессора I/O Link, SRAM для связи между процессором и картой связи/контроля,интерфейс драйвера/приемника I/O Link, и преобразователь мощности +24 Vdc в +5 Vdc. Этот преобразователь обеспечивает +5 Vdc как для карт HPMM, так и для модуля HPM UCN Interface.

При подаче питания в HPMM включается индикатор питания на каждой карте HPMM и модуль интерфейса UCN HPM.Этот индикатор остается включенным до тех пор, пока 24 Vdc от шкафа Система питания доступнаПосле включения питания индикатор состояния на высокопроизводительной связи/карте управления на короткое время загорается. При включении питания выполняются внутренние тестовые процедуры.индикатор состояния остается включенным, что указывает на то, что не было обнаружено никаких неисправностей при испытании.

Показатели для используемых кабелей UCN видны на передней стороне модуля интерфейса HPM UCN (Rx - A и Rx - B).Они также видны под передней крышкой высокопроизводительной карты связи/контроля (UCN A и UCN B)Эти индикаторы помогают пользователям легко контролировать состояние кабелей UCN.
