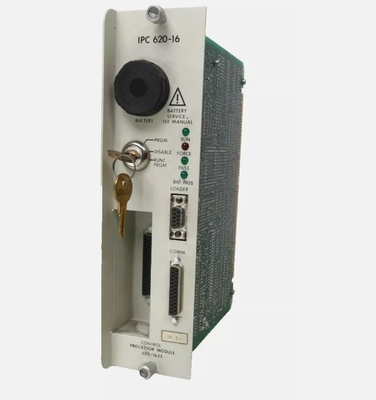

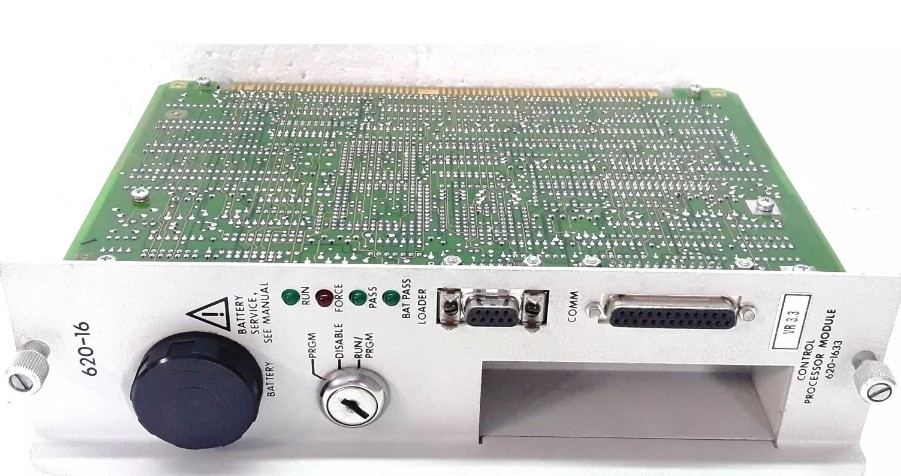

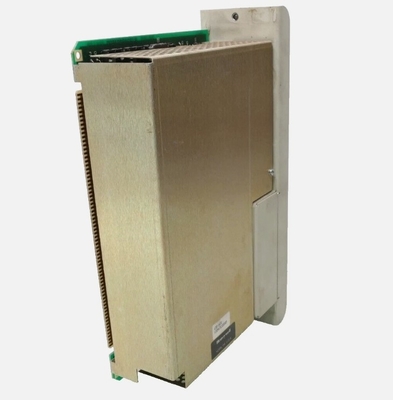

Honeywell 620-1633 Модуль управления процессором 620-16 PROC.8K MEM 1024 I/O

Honeywell 620-1633 Модуль управления процессором 620-16 PROC.8K MEM 1024 I/O

Подробная информация о продукте:

Дополнительная информация:

Описание:

Таблица состояния системы состоит из расположений памяти шириной 8 бит. Она хранит диагностическую информацию о процессоре.Эта информация доступна через загрузчик / терминал с использованием четырехзначного десятичного адреса и инструкции PULL в программе управления. Комплект системных инструкций процессора 620-06 включает инструкцию PULL. Три категории информации хранятся в таблице состояния системы: диагностика системы, состояние аппаратного обеспечения системы,и идентификация системы.

Дисплей HARDWARE STATUS предоставляет пользователю данные, касающиеся пересмотра процессора и состояния тестирования, времени сканирования программы, состояния выбранных опций переключателя DIP и количества сил.

Процессор посылает сигнал об отказе от питания в PIOM, расположенные в I/0 стойках, когда процессор находится в режиме PROGRAM или DISABLE или когда происходит потеря сканирования процессора.при получении сигнала об отказе от питания, либо выключить все выходы ~OFF или удержать выходы в их последнем состоянии (в зависимости от выбранной настройки переключателя DIP) до удаления сигнала отключения питания.Модуль процессора выполняет ту же функцию для модулей I/0 раки процессора.

Если источник питания в стойке процессора или стойке В/В обнаруживает, что источник питания переменного тока составляет менее 83 вольт при работе с переменным током 115 В или 166 вольт при работе с переменным током 230 В в течение более 11 часов.5 миллисекунд, источник питания посылает сигнал об отказе питания на другие стойки I/0 и на модуль процессора. Выходы в других стойках прозрачны или замораживаются, в зависимости от ответа, выбранного через коммутаторы DIP,и процессор прекращает работу. Обратите внимание, что уровень отказа от питания для оператора 24VDC составляет 19 вольт с задержкой отказа от питания в 7 миллисекунд.
