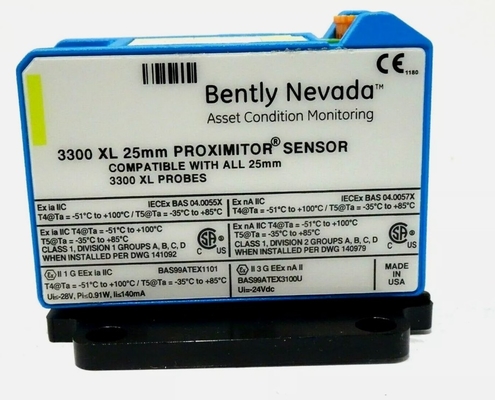

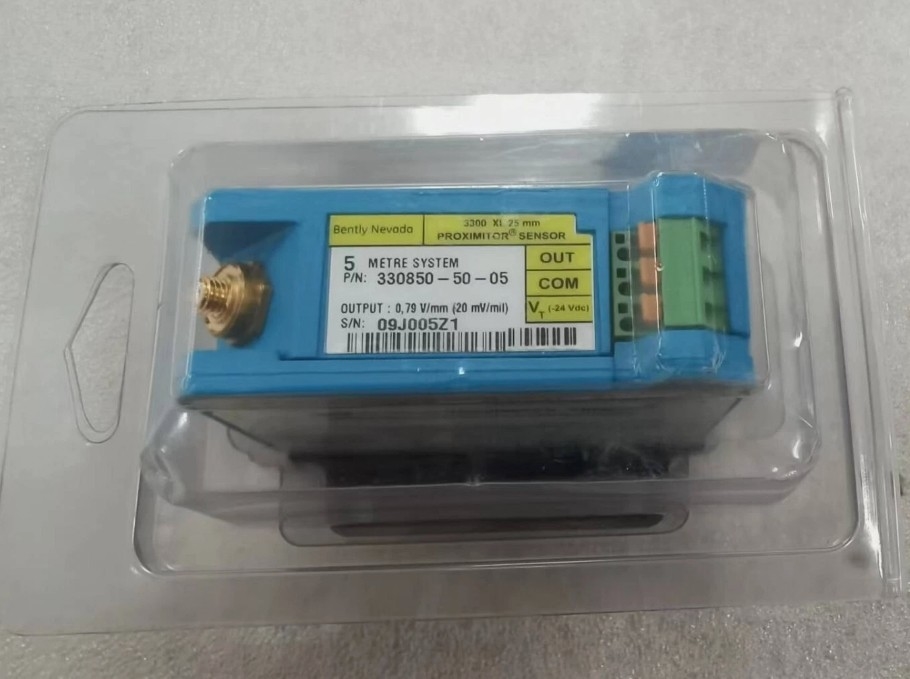

330850-50-05 Bently Nevada 3300 XL 25 мм датчик вибрации близости

330850-50-05 Bently Nevada 3300 XL 25 мм датчик вибрации близости

Подробная информация о продукте:

Дополнительная информация:

Описание:

Если не указано иное, нижеприведенные спецификации относятся к 3300 XL 25 мм проксимиторный датчик, расширительный кабель и зонд между 0°C и +45°C (+32°F и +113°F) на максимальной высоте 2000 м.с питанием -24 Vdc, нагрузка 10 kΩ, поставленная Bently Nevada металлическая цель AISI 4140 диаметром 61 мм или больше, и разрыв зонда 7,0 мм (275 миллиметров).Спецификации точности и взаимозаменяемости системы не применяются при использовании системы преобразователя, калиброванной на любую цель, кроме стальной цели Bently Nevada AISI 4140.

Дополнительно можно заказать скользящую скобку 3300 XL для трансдуктора дифференциального расширения длиной 25 мм как для одного трансдуктора, так и для дополнительных входных приложений.Этот крепление брекет позволяет легко точно проверить систему преобразователя и разрыв зонды, позволяя вам скользить системы преобразователя по всему его линейного диапазона. Основная плита скользящей скобки устанавливается на внутренней поверхности корпуса турбины вблизи ошейника дифференциального расширения.который крепится к скользящей повозкеДля проверки и установки преобразователяразвяжите болты, закрепляющие скользящую повозку к основной пластине и переместите скользящую повозку и зондыДополнительный комплект для проверки указателя на диаграмму обеспечивает ориентировку путем измерения движения скользящей тележки.3300 XL скользящая скобка помогает обеспечить, что система преобразователя остается выровненной с и перпендикулярно ротору.

3300 XL 25 мм зонд поставляется в самых разных конфигурациях корпуса для физической замены всех стандартных 7200 25 мм,7200 35 мм и 25 мм DE Интегральные системы преобразователей (включая боковые и задние выходной зонды)Проксимиторный датчик также имеет выход, который идентичен выходу систем 7200 и 25 мм DE Integral.позволяет клиентам обновлять без необходимости каких-либо изменений в конфигурации монитораПри обновлении от предыдущих систем, каждый компонент системы преобразователя (зонда, расширительный кабель и датчик проксимитора) должен быть заменен на 3300 XL 25 мм компоненты.

Правильное функционирование системы преобразователя должно быть проверено во время установки и периодически после установки путем физического перемещения системы для моделирования движения ошейника вала.Это требует крепления скобки, которая позволяет системе преобразователя скользить относительно вала ротора и воротника.

Ссылка на лист данных:

Бентли Невада 330850-50-05.pdf
