330876-02-10-00-00 Bently Nevada 3300 XL 50 мм Система близости преобразователя

330876-02-10-00-00 Bently Nevada 3300 XL 50 мм Система близости преобразователя

Подробная информация о продукте:

Дополнительная информация:

Описание:

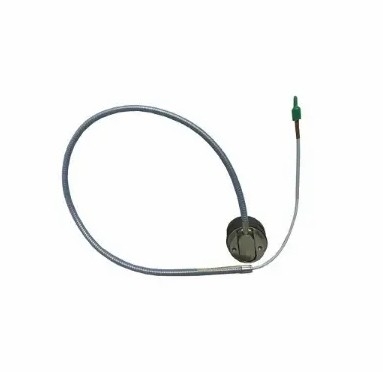

Система трансдуктора 3300 XL 50 мм состоит из отдельного 50 мм зонда, расширительный кабель, и 3300 XL 50 мм проксимитор * датчик.Большой диаметр катушки дает этой системе максимальный линейный диапазон 27.9 мм (1100 миллиметров), самый длинный линейный диапазон нашей линии преобразователя вихревого тока. This linear range makes the 3300 XL 50mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing).

Критериями выбора метода установки являются размер доступной цели, ожидаемое количество осевого движения ротора и тип цели DE, существующей в машине.Если высота ошейника достаточна, а требуемый общий диапазон измерений меньше 27.9 мм (1,1 дюйма), предпочтительной конфигурацией для избыточных измерений является использование двух преобразователей, наблюдающих одну и ту же сторону ошейника.2 дюйма) от общего диапазона требуются, устанавливать преобразователи дополнительно на противоположных сторонах дифференциального расширителя или другого целевого материала.

3300 XL 50 мм зонд поставляется в трех конфигурациях корпуса и нитки для физической замены всех стандартных 7200 50 мм систем (включая боковые и задние выходы зонды).Стандартные крепления типа 7200 все еще доступны в качестве аксессуаровКроме того, доступен новый кран для адаптации зонда к 50 мм DE интегральный преобразователь скользящей базы установки.394 Вт/мм (10 мВ/мл), идентичный выходу систем 7200 и 50 мм DE IntegralПри обновлении от предыдущих систем, каждый компонент системы преобразователя (зонд, расширительный кабель,и Proximitor Sensor) должны быть заменены на 3300 XL 50 мм компоненты.

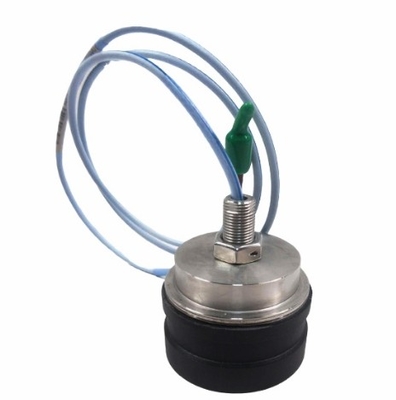

3300 XL 50 мм зонд доступен в прямом выходе корпуса стилей с 1⁄2-20 английских нитей или M14x1,5 метрических нитей, в том числе замок с предварительно просверленными отверстиями в проводе безопасности.Боковой выходный зонд имеет два 1⁄4-20 монтажные отверстия в задней части корпуса зондаДля обоих прямого выхода и боковых выходов зонды общий диаметр корпуса составляет 1,99 дюйма.

Ссылка на лист данных:

Бентли Невада 330876-02-10-00-00.pdf
