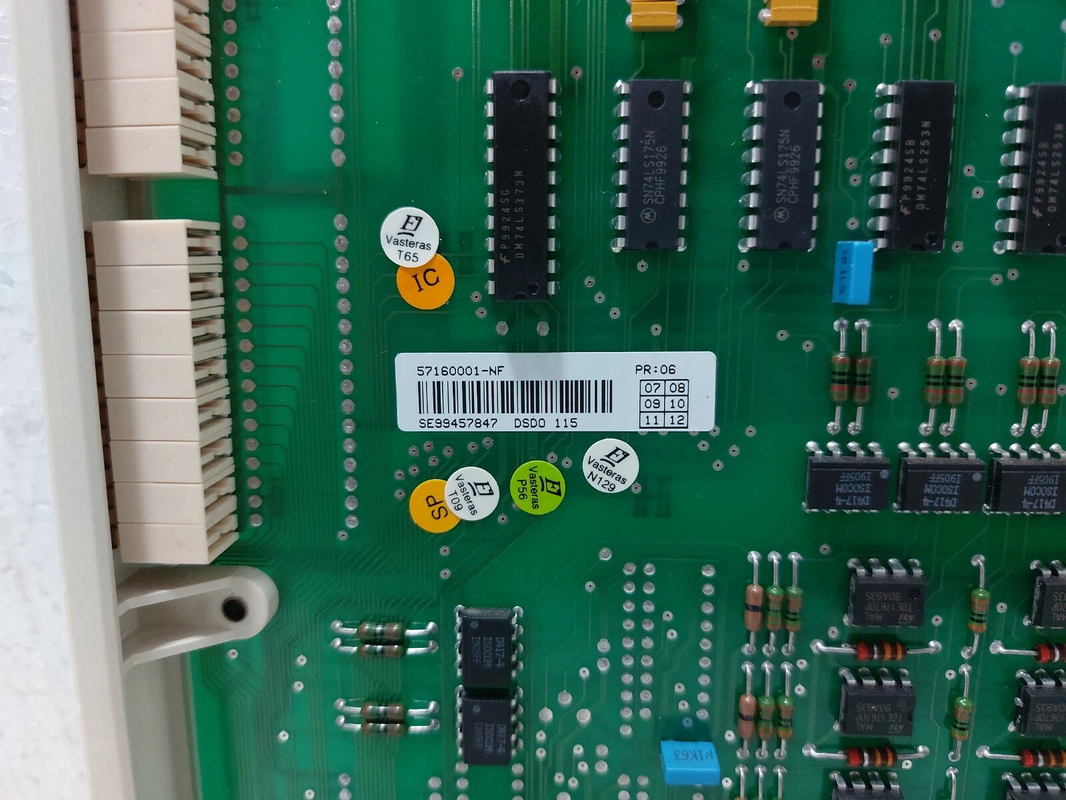

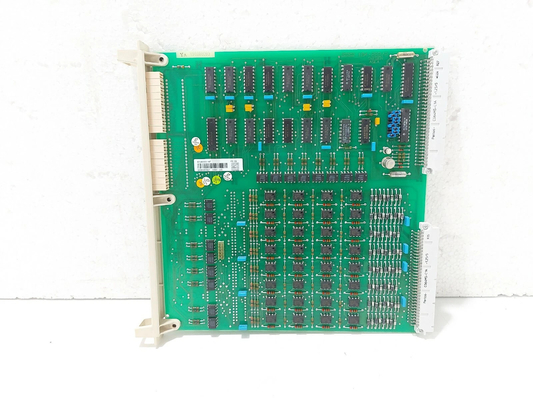

ABB DSDO 115 57160001-NF Цифровая выходная плата

ABB DSDO 115 57160001-NF Цифровая выходная плата

Подробная информация о продукте:

Дополнительная информация:

Описание:

S100 I/O - это группа входных и выходных плат, расположенных в суббаке I/O. Подбака I/O общается с подбакой контроллера с помощью расширения шины на S100 I/O.Доступны одноразовые и избыточные шины расширения на S100 I/O. Расширение шины I/O S100 требует использования модуля процессора. Предоставляются расширения электрической и оптической шины. См. схематическое представление расширения шины в разделе 1.7.7, сообщение или в отдельную документацию, упомянутую.

Информация в этом разделе разделена по различным категориям советов и подразделена на:Основная точка, доступныеТипы досоки сигналДиаграмма блоков.

Что касается соединительных устройств и внутренних кабелей, используемых в опасных и HART-приложениях, то обратитесь к отдельной документации.

Цифровой вход, основные моменты

• Все цифровые входы оптоизолированы от потенциала системы..

• Вы можете выбрать режим обновления базы данных, либо путем прерывания, либо путем сканирования.

• Некоторые доски предлагают расширение импульса, например, чтобы избежать быстрого сканирования кнопок.

• Входные сигналы фильтруются на входной панели для подавления воздействия электрических помех или отскакивающих контактов.Время фильтрации фиксируется на 5 мс или может быть настроено в зависимости от выбранного типа платы.

• Виды плат, предлагающие сканирование с управляемым прерыванием, наиболее подходят для получения событий с временной меткой.

Ссылка на лист данных:REP57160001-NF.pdf
