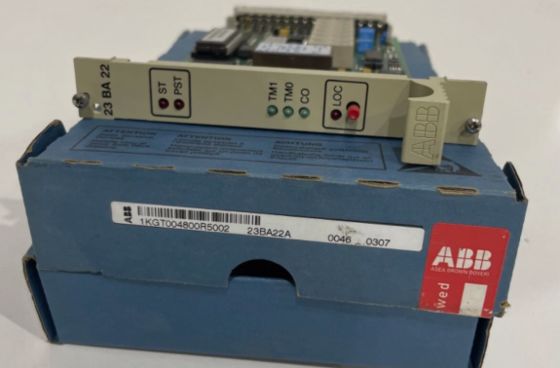

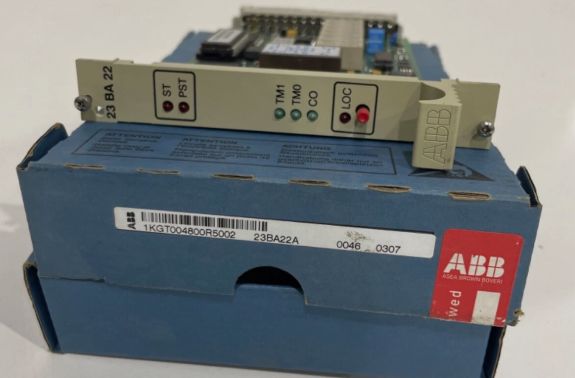

23BA22 1KGT004800R5002 ABB Контрольная панель управления выходом

23BA22 1KGT004800R5002 Плата мониторинга выходных команд ABB

Информация о продукте:

Описание:

После того, как модуль связи и плата выходов получают и успешно проверяют команду объекта, перед окончательной выдачей команды выполняются следующие шаги:

• Активируется проверка (1 из n) на плате мониторинга выходных команд 23BA22.

• Измеряется сопротивление вставных реле, включенных в цепь коммутационного выхода, и сравнивается с параметризованными верхним и нижним пороговыми значениями.

Если сопротивление находится в пределах допустимых значений, команда объекта выводится на выбранное устройство через плату двоичного выхода 23BA20.

• Запускается таймер импульса выходной команды для контроля длительности импульса, деактивируя выход команды на основе индикации ответа или по истечении времени импульса на плате 23BA22.

• Команда отменяется, если условия тестирования во время проверки не соблюдены.

В стандартных приложениях для проверки (1 из n) достаточно одной платы мониторинга выходных команд 23BA22 на станцию RTU.

При установке вставных реле с разными значениями сопротивления, плата 23BA22 может управлять двумя независимыми контрольными цепями, если вспомогательное тестовое напряжение подается от отдельных изолированных источников напряжения.
