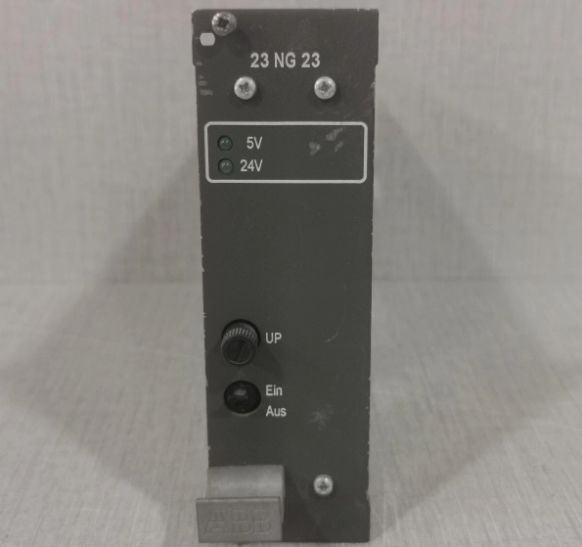

23NG23 1K61005400R5001 Модуль питания ABB

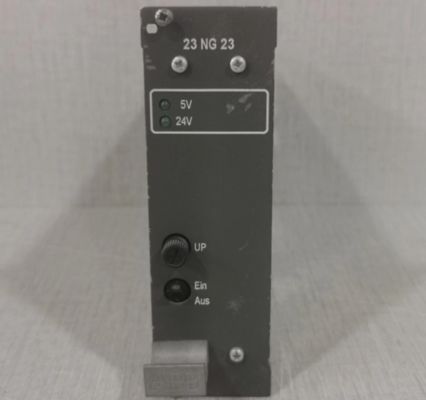

23NG23 1K61005400R5001 Модуль питания ABB

Информация о продукте:

Описание:

Блок питания 23NG23 обеспечивает +5 В постоянного тока (U1) и +24 В постоянного тока (U2) для подстойки RTU232. Требуется только одна версия (рубрика).

Функция обработки:

Плата 23NG23 занимает фиксированное положение в каждой подстойке RTU232, а именно в слоте 1 и слоте 5.

Вспомогательное выходное напряжение UP(F2) не используется в системе RTU232 и не подключено в подстойке.

Основные эксплуатационные замечания:

Основной предохранитель расположен на правой стороне блока питания.

Зеленый светодиод гаснет при отказе выходного напряжения.

Для предотвращения перебоев в электропитании заменять можно только идентичными блоками питания.

Питание включается и выключается с помощью переключателя ON-OFF (S1) на передней панели.

Технические характеристики выходного питания:

Общая выходная мощность: ≈41,8 Вт, распределяется следующим образом:

+5 В при 5000 мА = 25 Вт

+24 В при 700 мА = 16,8 Вт

► Используйте таблицу 1 для расчета общей нагрузки для конфигурации подстойки.

Критическое требование к нагрузке:

Минимальная базовая нагрузка 232 мА на +5 В постоянного тока необходима для регулирования 24 В постоянного тока в пределах указанного диапазона технических данных.

При отсутствии нагрузки или недостаточной нагрузке в цепи +5 В постоянного тока напряжение 24 В постоянного тока упадет ниже определенного диапазона допуска без предупреждения.
