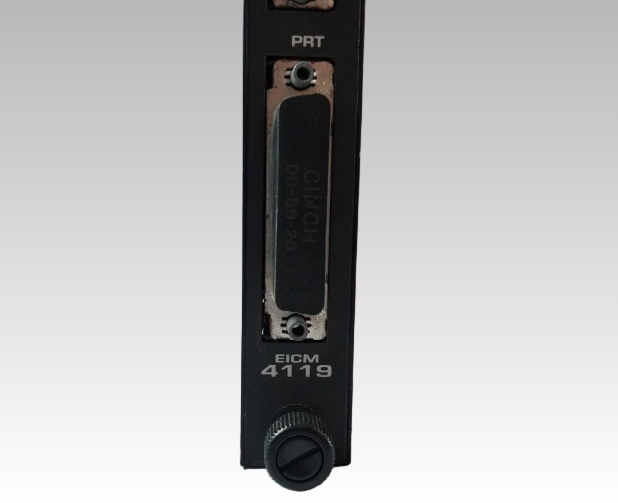

4119 Invensys Triconex Enhanced Intelligent Communication Module

4119 Усовершенствованный модуль интеллектуальной связи Invensys Triconex

Информация о продукте:

Описание:

Усовершенствованный модуль интеллектуальной связи (EICM) модели 4119A позволяет Tricon обмениваться данными с ведущими и ведомыми устройствами Modbus, TriStation 1131 и принтерами.

Для соединений Modbus пользователь EICM может выбрать интерфейс RS-232 «точка-точка» для одного ведущего и одного ведомого устройства или интерфейс RS-485 для одного ведущего и до 32 ведомых устройств. Магистраль сети RS-485 может состоять из одной или двух витых пар проводов длиной до 4000 футов (1200 метров).

Каждый EICM содержит четыре последовательных порта и один параллельный порт, которые могут работать одновременно. Каждый последовательный порт может быть настроен как ведущее устройство Modbus с возможностью подключения до семи ведущих устройств Modbus на шасси Tricon. Одна система Tricon поддерживает максимум два EICM, которые должны находиться в одном логическом слоте.

(Функция горячего резервирования недоступна для EICM, хотя вы можете заменить неисправный EICM, когда контроллер находится в сети.) Каждый последовательный порт имеет уникальный адрес и поддерживает интерфейс Modbus или TriStation. Связь Modbus может выполняться в режимах RTU или ASCII.
Параллельный порт обеспечивает интерфейс Centronics для принтера.

Каждый EICM поддерживает общую скорость передачи данных 57,6 килобит в секунду (для всех четырех последовательных портов).

Программы для Tricon используют имена переменных в качестве идентификаторов, но устройства Modbus используют числовые адреса, называемые псевдонимами. Поэтому псевдоним должен быть
назначен каждому имени переменной Tricon, которая будет считываться или записываться устройством Modbus. Псевдоним — это пятизначное число, которое представляет тип сообщения Modbus и адрес переменной в Tricon. Номер псевдонима назначается в TriStation 1131.

Любое стандартное устройство Modbus может обмениваться данными с Tricon через EICM при условии, что псевдонимы назначены переменным Tricon. Псевдонимы
номера также должны использоваться, когда хост-компьютеры получают доступ к Tricon через другие коммуникационные модули, такие как NCM.
