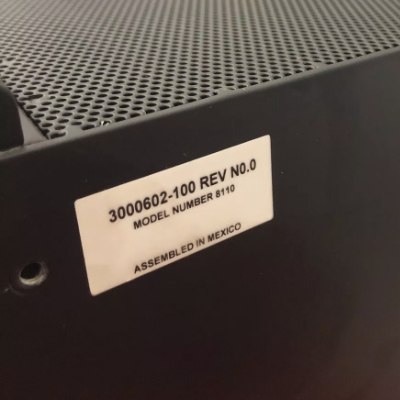

Раковина для карт питания Invensys Triconex 8110

8110 3000602-100 Стойка питания Invensys Triconex

Информация о продукте:

Описание:

Система Tricon состоит из одной или нескольких сборок шасси, которые содержат модули ввода/вывода и связи. Первое шасси системы называется главным шасси (модель 8110). Для расширения системы можно добавить шасси расширения (модель 8111) и/или шасси RXM (модель 8112). (См. “Конфигурация системы” на странице 1l для получения подробной информации.)

Шина расширения ввода/вывода

Каждое шасси имеет шесть портов шины расширения ввода/вывода RS.485 в верхнем левом углу задней панели. Существует два набора портов для каналов A, B и C, обеспечивающих два триплицированных последовательных канала связи между шасси. Один набор кабелей требуется для каждого шасси расширения и для шасси RXM, в котором размещен основной набор модулей RXM. Стандартная длина набора кабелей (модель 9000) составляет 6 футов; более длинные кабели доступны при необходимости. Триплицированная шина ввода/вывода передает данные между модулями ввода/вывода и основными процессорами со скоростью 375 килобит в секунду. Шина связи работает между основными процессорами и модулями связи со скоростью 2 мегабита в секунду.
