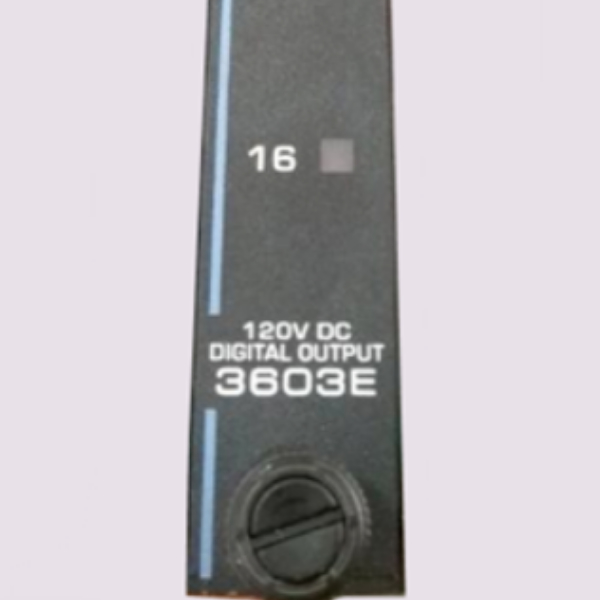

3603E Triconex Digital Output Module TMR Архитектура

3603E Invensys Triconex Цифровые выходные модули

Подробная информация о продукте:

Описание:

Модуль цифрового вывода TMR (DO) принимает выходные сигналы от основных процессоров на каждом из трех каналов.

Каждый набор из трех сигналов затем голосуется специальной четырехкратной выходной схемой на модуле.Четырехкратная избирательная схема обеспечивает многократную избыточность для всех критических сигнальных путей, гарантируя безопасность и максимальную доступность.

Каждый цифровой выходной модуль TMR имеет схему обратного напряжения, которая проверяет работу каждого выходного выключателя независимо от наличия нагрузки и определяет наличие скрытых сбоев.Если обнаруженное напряжение поля не соответствует управляемому состоянию выходной точки, индикатор тревоги LOAD/FUSE активируется..

Кроме того, на каждом канале и схеме цифрового выходного модуля TMR выполняется постоянная диагностика.

Неудача диагностики на любом канале активирует индикатор неисправности, который в свою очередь активирует сигнал тревоги шасси.Модуль гарантированно будет работать нормально при наличии одного неисправности и может продолжать работать
работают должным образом с определенными видами множественных ошибок.
