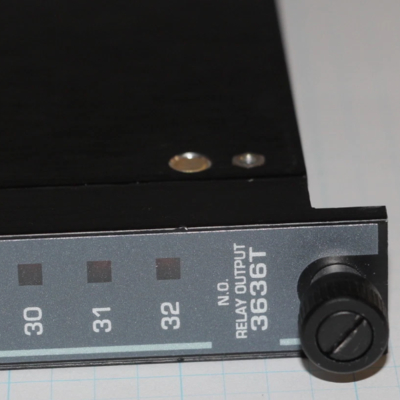

3636T Triconex Relay Output Module RO для систем DCS

3636T Модуль релейного выхода (RO) Invensys Triconex

Информация о продукте:

Описание:

Модуль релейного выхода (RO) модели 3636T - это нетроированный модуль для использования в некритических точках, которые несовместимы с “высокоуровневыми” твердотельными выходными переключателями. Примером может служить интерфейс с панелями сигнализации. Модуль релейного выхода получает выходные сигналы от основных процессоров по каждому из трех каналов.

Затем три набора сигналов голосуются, и проголосованные данные используются для управления 32 отдельными реле.

Каждый выход имеет цепь обратной связи, которая проверяет работу каждого релейного переключателя независимо от наличия нагрузки, в то время как текущая диагностика проверяет рабочее состояние модуля. Сбой любой диагностики активирует индикатор неисправности, который, в свою очередь, активирует сигнал тревоги шасси.

Модуль релейного выхода поставляется с нормально разомкнутыми (NO) контактами. Он поддерживает горячую замену модулей и требует отдельной внешней панели терминации (ETP) с кабельным интерфейсом к объединительной плате Tricon.
