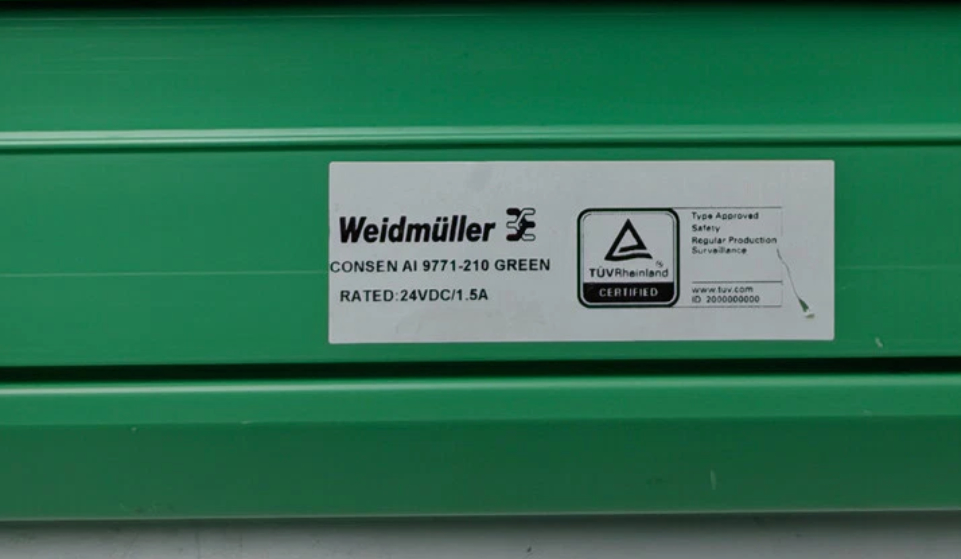

Invensys TRICONEX 9771-210 Терминалная плата для аналоговых модулей ввода

9771-210 7760059032 Клеммная плата Invensys TRICONEX

Информация о продукте:

Описание:

Панель терминала 9771–210 совместима с аналоговыми входными модулями 0–5 В постоянного тока, 0–10 В постоянного тока и -5–+5 В постоянного тока. Она имеет 16 клемм выходного питания (+) и 16 клемм входного тока (–).

Каждая положительная клемма ограничена по току последовательным резистором 180 Ом. Каждый вход имеет

прецизионный резистор 250 Ом для преобразования тока в напряжение 0–5 В постоянного тока.

Панель поддерживает резервные источники питания 24 В постоянного тока с диодным ИЛИ.

При использовании 32-точечных модулей необходимо использовать две терминальные панели для каждого аналогового входного модуля.

Каждая терминальная панель поставляется с двумя наборами этикеток: 1-16 и 17-32. Информацию о том, как наносить

этикетки, см. в Приложении F, Этикетки панели.

Технические характеристики

В этой таблице описаны технические характеристики для 9771–210.

Совместимые модули

В этой таблице описаны аналоговые входные модули, совместимые с 9771–210.

Таблица 113 Технические характеристики терминальной панели 9771–210

Характеристика Описание

Тип панели Входной ток, настраиваемый пользователем

Точки 16

Таблица 114 Модули, совместимые с 9771–210

Номер детали модуля

Номер

Точки на

Модуль Описание модуля

3700 32 0–5 В постоянного тока, некоммутируемый, дифференциальный, с прямой связью по постоянному току, TMR

3700A 32 0–5 В постоянного тока, некоммутируемый, дифференциальный, с прямой связью по постоянному току, TMR, измерение входного сигнала +6%

3703E 16 0–5 В постоянного тока или 0–10 В постоянного тока (используйте TriStation для настройки на 0–5 В постоянного тока), некоммутируемый, дифференциальный, изолированный, TMR

3721 32 от 0 до 5 В постоянного тока или от –5 до +5 В постоянного тока (используйте TriStation для настройки диапазона входных сигналов),

дифференциальный, с прямой связью по постоянному току, TMR
