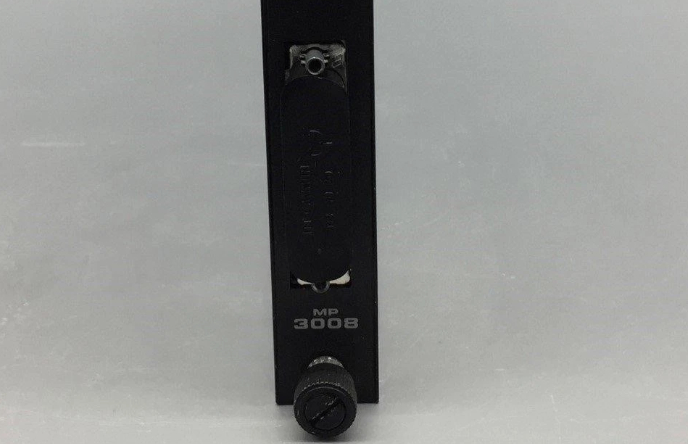

3008 Основной процессор Invensys TRICONEX для систем Tricon

3008 Invensys TRICONEX Основные производители

Подробная информация о продукте:

Описание:

Основные процессоры модели 3008 доступны для систем Tricon v9.6 и более поздних версий.
Подробные характеристики см.
Руководство по планированию и установке
Системы Трикона.
Три депутата должны быть установлены в
Главное шасси каждой системы Tricon.
Каждый член парламента самостоятельно взаимодействует
с его подсистемой В/В и выполняет
пользовательская программа управления.
Последовательность событий (SOE)
и Синхронизация времени
Во время каждого сканирования, военнослужащие проверяют
обозначенные дискретные переменные для состояния
Изменения, известные как события.
Событие происходит, депутаты сохранить текущий
переменное состояние и временной штамп в
буфер блока SOE.
Если несколько систем Tricon
с помощью NCM, время
Возможность синхронизации обеспечивает
последовательная временная база для эффективной государственного предприятия
Временная печать.
Диагностика
Обширная диагностика подтверждает
состояние каждого MP, модуля В/В и
Канал связи.
Неисправности регистрируются и маскируются
аппаратное большинство голосования.
Диагностируются стойкие неисправности и
Ошибочный модуль заменен на горячий.
Диагностика МП выполняет следующие задачи:
• Проверка памяти фиксированных программ и
статическая оперативная память
• Испытать все базовые инструкции процессора и плавающей запятой и
Режимы
• Проверка памяти пользователя с помощью
аппаратные схемы голосования TriBus
• Проверьте интерфейс общей памяти
при каждой связи В/В
процессор и канал
• Проверьте рукопожатие и прервите
сигналы между процессором, каждый I/O
процессор связи и
канал
• Проверяйте каждую связь ввода/вывода
процессор и канал
Микропроцессор, память, совместное использование
доступ к памяти и обратная связь передатчиков RS485
• Проверьте TriClock и TriBus
интерфейсы
