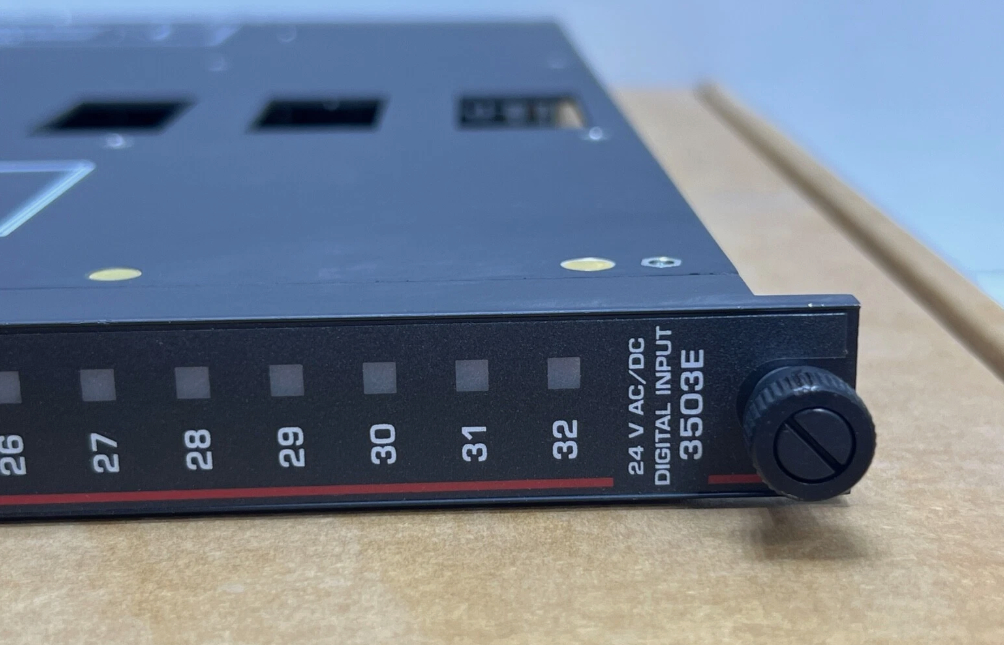

3503E Цифровые входные модули Invensys Triconex

3503E Invensys Triconex цифровые модули ввода

Подробная информация о продукте:

Описание:

Каждый модуль цифрового ввода TMR (DI) имеет три изолированных канала ввода, которые независимо обрабатывают все данные, вводимые в модуль.и передает его главным процессорам по запросуЗатем входные данные голосуются на основных процессорах непосредственно перед обработкой, чтобы обеспечить максимальную целостность.Все критические сигнальные пути на 100% удвоены для гарантированной безопасности и максимальной доступности..

Каждый канал определяет сигналы независимо и обеспечивает оптическую изоляцию между полем и триконом.

Все цифровые модули ввода TMR поддерживают полную, постоянную диагностику для каждого канала.Неудача диагностики на любом канале активирует модуль Показатель неисправности, который в свою очередь активирует сигнал тревоги шассиИндикатор неисправности модуля указывает на неисправность канала, а не модуль.

Модуль гарантированно работает нормально при наличии одного неисправности и может продолжать работать нормально при определенных видах многократных неисправностей.Модели 3505E могут самостоятельно тестироваться для обнаружения условий застрявшего включения, когда схема не может сказать, перешла ли точка в состояние OFFС тех пор.
большинство систем безопасности установлены с возможностью отключения энергии до поездки, возможность обнаружения точек отключения является важной особенностью.
При входах переключатель внутри входной схемы закрывается, чтобы позволить оптической изоляционной схеме читать нулевой вход (OFF).Последнее чтение данных замораживается в процессоре связи I/O во время выполнения испытания.

Все цифровые модули ввода TMR поддерживают возможность горячей запчасти и требуют отдельной внешней терминальной панели (ETP) с кабельным интерфейсом на заднюю панель Tricon.Каждый модуль механически подключен, чтобы предотвратить неправильную установку в конфигурированном шасси.
