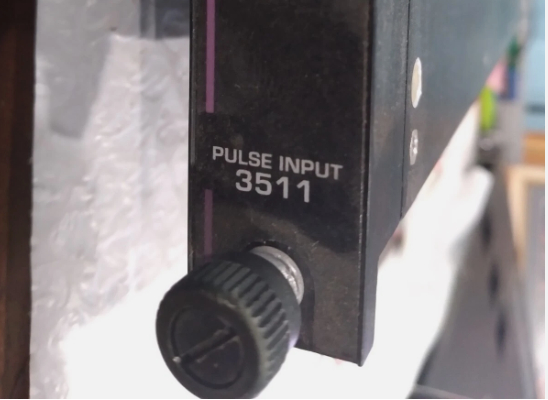

3511 Модуль импульсного входа Invensys Triconex

3511 Модуль импульсного ввода Invensys Triconex

Информация о продукте:

Описание:

Модуль импульсного ввода (PI) 3511 предоставляет восемь очень чувствительных высокочастотных входов. Он оптимизирован для использования с неусиленными магнитными датчиками скорости, распространенными на вращающемся оборудовании, таком как турбины или компрессоры. Модуль определяет переходы напряжения от входных устройств магнитного преобразователя, накапливая их в течение выбранного временного окна (измерение скорости).

Полученное значение используется для генерации частоты или об/мин, которое передается в основные процессоры. Подсчет импульсов измеряется с разрешением 1 микросекунда. Модуль PI включает три изолированных входных канала. Каждый входной канал независимо обрабатывает все данные, поступающие на модуль, и передает данные в основные процессоры, которые голосуют по данным, чтобы обеспечить высочайшую целостность.

Каждый модуль обеспечивает полную текущую диагностику по каждому каналу. Сбой любой диагностики на любом канале активирует индикатор неисправности,
который, в свою очередь, активирует сигнал тревоги шасси. Индикатор неисправности просто указывает на неисправность канала, а не на сбой модуля. Гарантируется, что модуль будет работать правильно при наличии единичной неисправности и может продолжать работать правильно при определенных видах множественных неисправностей.

Модуль импульсного ввода поддерживает горячую замену модулей.

Входные характеристики (AC-связанный, сбалансированный дифференциальный)
Частота обновления 25 мс, типичная
Импеданс (нагрузка) > 8 кОм, 20 кОм типичный
Диапазон синфазного сигнала -100 В постоянного тока до +100 В постоянного тока пик-к-пику
Диапазон нормального режима 1,5 В до 200 В пик-к-пику
Защита от перегрузки ±150 В постоянного тока, непрерывно
Гистерезис 150 милливольт, типичный
Форма волны Синус, квадрат, импульс и т. д.
Коэффициент заполнения 10% - 90%
Частота 20 Гц - 20 000 Гц
Диапазон тока 0-20 мА (шунт 250 Ом)
